اتصالات کوپلی ایزی پایپ۴۰ محصول

برای خرید اتصالات کوپلی ایزی پایپ فقط دانستن سایز لوله کافی نیست. ابتدا باید مشخص کنید اتصال قرار است چه کاری انجام دهد. دو لوله هم‌سایز را به هم وصل کند، قطر مسیر را تغییر دهد، مسیر را ۹۰ درجه بچرخاند، انشعاب ایجاد کند یا لوله پنج‌لایه را به یک قطعه رزوه‌ای متصل کند. بعد از آن نوبت بررسی سایز تمام ورودی‌ها و خروجی‌ها، نوع رزوه و شکل نصب می‌رسد.

در خانواده اتصالات کوپلی ایزی پایپ، رابط‌های مساوی و تبدیلی، رابط‌های رزوه‌ای، انواع زانو، سه‌راهی‌های مساوی و تبدیلی، مدل‌های دیواری و صفحه‌دار و چند گروه مکمل برای نقاط مختلف سیستم لوله‌کشی وجود دارد. همین تنوع باعث می‌شود دو اتصال که در نگاه اول شبیه هم هستند، برای دو نقطه متفاوت شبکه طراحی شده باشند.

اگر مدل موردنیازتان را می‌دانید، می‌توانید مستقیما از محصولات همین صفحه بر اساس نوع اتصال و سایز انتخاب کنید. اگر هنوز بین چند مدل مردد هستید، راهنمای زیر کمک می‌کند قبل از سفارش بدانید باید دنبال کدام اتصال بگردید.

اتصالات کوپلی ایزی پایپ را بر اساس محل استفاده چطور انتخاب کنیم؟

سؤال اصلی هنگام خرید این نیست که «کدام اتصال بهتر است؟» باید مشخص کنید در این نقطه از لوله‌کشی چه اتفاقی قرار است بیفتد؟

نیاز شما در مسیر لوله‌کشی	اتصال مناسب برای بررسی	چیزی که باید کنترل کنید
اتصال مستقیم دو لوله با قطر یکسان	رابط مساوی کوپلی	سایز هر دو لوله
اتصال مستقیم دو لوله با قطر متفاوت	رابط تبدیلی کوپلی	سایز سمت اول و دوم
اتصال لوله به قطعه رزوه‌ای	رابط توپیچ یا روپیچ کوپلی	سایز لوله، سایز رزوه و جهت رزوه
تغییر جهت مسیر	زانو مساوی کوپلی	قطر لوله در دو سمت
تغییر جهت و اتصال هم‌زمان به قطعه رزوه‌ای	زانو توپیچ یا روپیچ	قطر لوله و رزوه قطعه مقابل
ایجاد انشعاب با سه قطر یکسان	سه‌راه مساوی کوپلی	هر سه سایز
ایجاد انشعاب با قطرهای متفاوت	سه‌راه تبدیلی کوپلی	ترتیب دقیق سه سایز
خروجی ثابت روی دیوار	مدل دیواری یا صفحه‌دار	نوع تثبیت، رزوه و سایز لوله
ایجاد انشعاب و اتصال رزوه‌ای در همان نقطه	سه‌راه توپیچ، روپیچ یا صفحه‌دار	موقعیت شاخه رزوه‌ای و سایز سه سمت
بستن یا تکمیل انتهای مسیر	درپوش یا قطعه انتهایی مناسب	نوع انتهای مسیر و رزوه

این جدول برای محدود کردن گزینه‌هاست. مثلا وقتی می‌دانید یک نقطه فقط برای ادامه مستقیم دو لوله هم‌سایز است، نیازی نیست بین زانو، سه‌راهی یا مدل‌های رزوه‌ای بگردید. انتخاب نهایی باید با مشخصات همان محصول انجام شود. این موضوع در سه‌راهی‌ها حساس‌تر است، چون ترتیب قطرها هم اهمیت دارد.

اتصال کوپلی چیست و در عمل چه تفاوتی ایجاد می‌کند؟

در اتصال کوپلی، آب‌بندی و نگه داشتن لوله با مجموعه‌ای شامل بدنه اتصال، اورینگ، حلقه برنجی ارتجاعی و مهره انجام می‌شود. در این ساختار، بدنه برنجی، پوشش نیکل و دو اورینگ EPDM در هر انشعاب به‌کار می‌روند و مهره با فشردن حلقه، لوله را در موقعیت خود نگه می‌دارد.

برای خریدار، اثر این ساختار در اجرا از نام قطعات مهم‌تر است.

اولین تفاوت، نیاز نداشتن به دستگاه پرس است. برای اجرای اتصال کوپلی به دستگاه مخصوص پرس نیاز ندارید. در پروژه‌ای که تجهیزات پرس در دسترس نیست، در تعمیرات محدود یا زمانی که تعداد اتصالات کم است، این ویژگی می‌تواند استفاده از اتصالات کوپلی ایزی پایپ را عملی‌تر کند.

مثلا وقتی فقط چند اتصال محدود در بخشی از مسیر نیاز به اصلاح دارند، نبود دستگاه پرس به این معنی نیست که برای همان چند نقطه ناچار باشید سراغ روش دیگری بروید.

با این حال، «بدون دستگاه پرس» به معنی «بدون ابزار و بدون دقت» نیست. برش صحیح، کالیبراسیون و بستن درست اتصال همچنان اهمیت دارند. اگر کسی فقط به دلیل نیاز نداشتن به دستگاه پرس سراغ کوپلی برود و آماده‌سازی لوله را جدی نگیرد، مزیت این سیستم به اجرای درست تبدیل نمی‌شود.

تفاوت دوم، امکان باز کردن اتصال برای اصلاح است. اگر اتصال کوپلی اشتباه نصب شده باشد یا پس از نصب نیاز به رفع نقص وجود داشته باشد، می‌توان مهره را باز کرد و اتصال را اصلاح کرد. این ویژگی در نقطه‌ای که قابل دسترس است و احتمال تغییر یا سرویس آینده وجود دارد، ارزش بیشتری پیدا می‌کند.

اگر بعد از اجرا مشخص شود اتصال اشتباه انتخاب یا مونتاژ شده، امکان باز شدن مهره اجازه می‌دهد همان نقطه دوباره بررسی شود. در مقابل، برای پروژه‌ای که تعداد زیادی اتصال دارد و سرعت اجرا در آن اولویت بالاتری دارد، سیستم پرسی نیز باید در مقایسه قرار بگیرد.

اجرای سریع‌تر و کاهش خطای مجری از مزیت‌های ساختار پرسی است. بنابراین نمی‌توان کوپلی یا پرسی را بدون توجه به شرایط پروژه انتخاب کرد. ابزار موجود، حجم اجرا، طراحی شبکه و روش اجرای پروژه باید مبنای تصمیم باشند.

کدام رابط کوپلی ایزی پایپ برای مسیر شما مناسب است؟

رابط‌ها برای بخش‌هایی از مسیر استفاده می‌شوند که نیازی به انشعاب یا تغییر زاویه ندارند. با این حال، مستقیم بودن مسیر به‌تنهایی نوع رابط را مشخص نمی‌کند.

رابط مساوی کوپلی

وقتی دو سمت اتصال قطر یکسان دارند، رابط مساوی گزینه مستقیم‌تری برای بررسی است. رابط مساوی کوپلی در سایزهای ۱۶×۱۶، ۲۰×۲۰، ۲۵×۲۵ و ۳۲×۳۲ عرضه می‌شود.

این اتصال زمانی کاربرد دارد که بخواهید یک مسیر مستقیم را ادامه دهید یا دو بخش هم‌قطر را به یکدیگر متصل کنید.

مثلا اگر دو سر لوله ۲۰ دارید و قرار نیست قطر مسیر تغییر کند، رابط ۲۰×۲۰ همان مسئله را حل می‌کند. در چنین نقطه‌ای رابط تبدیلی قابلیت اضافه‌ای برای شما ایجاد نمی‌کند.

انتخاب رابط مساوی باعث می‌شود مسیر بدون تبدیل یا بخش رزوه‌ای که به آن نیاز ندارید، ادامه پیدا کند.

رابط تبدیلی کوپلی

وقتی قطر دو لوله متفاوت است، باید رابط تبدیلی را بررسی کنید. این محصول در ترکیب‌هایی مانند ۲۰×۱۶، ۲۵×۱۶، ۲۵×۲۰، ۳۲×۱۶، ۳۲×۲۰ و ۳۲×۲۵ ارائه می‌شود.

رابط تبدیلی تغییر قطر را در همان نقطه انجام می‌دهد و برای رسیدن از یک قطر به قطر دیگر نیازی به چیدن چند اتصال جداگانه در مسیر نیست.

فرض کنید یک بخش از شبکه با لوله ۲۵ ادامه پیدا کرده اما ادامه مسیر باید با لوله ۲۰ اجرا شود. در چنین نقطه‌ای رابط تبدیلی برای همین اختلاف قطر طراحی شده است.

پیش از خرید فقط به وجود یک عدد کوچک‌تر و یک عدد بزرگ‌تر توجه نکنید. هر دو قطر باید با لوله‌های دو سمت مسیر مطابقت داشته باشند. اگر یکی از دو سمت اشتباه انتخاب شود، اتصال مسئله شما را حل نمی‌کند، حتی اگر مدل انتخابی از نوع تبدیلی باشد.

رابط توپیچ و روپیچ کوپلی

هرجا مسیر پنج‌لایه به یک قطعه رزوه‌ای می‌رسد، فقط قطر لوله کافی نیست. یک سمت اتصال بر اساس سایز لوله انتخاب می‌شود و سمت دیگر باید با سایز و نوع رزوه قطعه مقابل هماهنگ باشد.

در چنین نقطه‌ای باید سه مورد را جداگانه مشخص کنید

• سایز لوله را دقیق بنویسید.

• سایز رزوه قطعه مقابل را مشخص کنید.

• بررسی کنید به رزوه توپیچ نیاز دارید یا روپیچ.

وجود عبارتی مانند ۱۶×۱/۲ به این معنی نیست که با دو قطر لوله روبه‌رو هستید. یک سمت برای لوله است و سمت دیگر به رزوه مربوط می‌شود.

اگر قطعه مقابل رزوه بیرونی دارد، باید اتصال متناظر با رزوه داخلی انتخاب شود و برعکس. یکی از خطاهای خرید در همین نقطه رخ می‌دهد. سایز درست انتخاب می‌شود، اما جهت رزوه با قطعه مقابل هماهنگ نیست.

ممکن است محصولی از نظر عددی دقیقا شبیه چیزی باشد که نیاز دارید، اما هنگام نصب مشخص شود دو سمت رزوه به هم نمی‌خورند. برای جلوگیری از این اشتباه، جهت رزوه را به اندازه قطر لوله جدی بگیرید.

برای تغییر جهت مسیر کدام زانو کوپلی مناسب است؟

وقتی مسیر باید تغییر جهت دهد، خانواده زانو وارد انتخاب می‌شود. با این حال همه زانوهای کوپلی برای یک کار ساخته نشده‌اند.

زانو مساوی کوپلی

برای تغییر جهت یک مسیر در حالی که قطر دو سمت ثابت می‌ماند، زانو مساوی گزینه اصلی است. این مدل در سایزهای ۱۶×۱۶، ۲۰×۲۰، ۲۵×۲۵ و ۳۲×۳۲ ارائه می‌شود.

نمونه ساده، گوشه‌ای از مسیر است که لوله ۲۰ وارد می‌شود و باید با همان سایز ۲۰ در جهت دیگر ادامه پیدا کند. در چنین حالتی نیازی نیست زانو رزوه‌ای یا مدلی با ساختار نصب متفاوت انتخاب کنید.

وقتی فقط به تغییر زاویه نیاز دارید، مدلی که هم‌زمان رزوه یا ساختار نصب دیواری دارد لزوما انتخاب مناسب‌تری نیست. قابلیت اضافه زمانی ارزش دارد که همان نقطه واقعا به آن نیاز داشته باشد.

زانو توپیچ یا روپیچ

گاهی تغییر جهت دقیقا در همان نقطه‌ای اتفاق می‌افتد که باید به یک قطعه رزوه‌ای متصل شوید. در این وضعیت، زانو رزوه‌ای می‌تواند به‌جای ایجاد زاویه و سپس افزودن یک رابط رزوه‌ای جداگانه، هر دو کار را در همان قطعه انجام دهد.

در عمل، همان نقطه‌ای که مسیر می‌چرخد به اتصال رزوه‌ای نیز می‌رسد و لازم نیست ابتدا زانو نصب شود و بعد قطعه دیگری برای رسیدن به رزوه اضافه شود.

این مزیت فقط زمانی معنی دارد که سایز لوله و رزوه با طراحی همان نقطه هماهنگ باشند. اگر پروژه در آنجا فقط به یک زانو ساده نیاز دارد، وجود رزوه کاربرد اضافه‌ای برای شما ایجاد نمی‌کند.

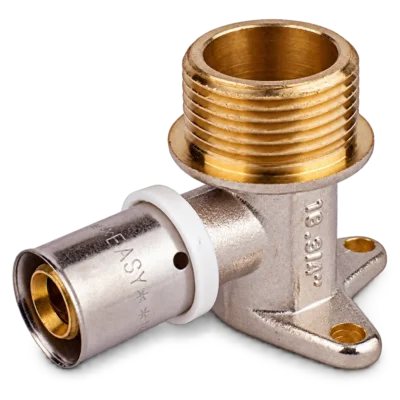

زانو دیواری و صفحه‌دار

وقتی خروجی باید نسبت به دیوار یا یک سطح در موقعیت مشخصی ثابت شود، فقط داشتن زاویه ۹۰ درجه کافی نیست. باید مدلی را بررسی کنید که برای تثبیت خروجی طراحی شده باشد.

تفاوت این مدل‌ها زمانی مشخص می‌شود که بعدا قطعه دیگری روی همان خروجی بسته شود. در این حالت، مسئله فقط عبور آب از یک زانوی ۹۰ درجه نیست. خود خروجی هم باید در جای مشخصی باقی بماند.

اگر نقطه اتصال باید ثابت باشد، انتخاب یک زانو معمولی فقط به دلیل درست بودن سایز می‌تواند ناقص باشد. شکل نصب اتصال نیز بخشی از انتخاب است.

سه‌راهی کوپلی را چطور انتخاب کنیم؟

سه‌راهی‌ها به‌جای دو سمت، سه مسیر دارند. به همین دلیل انتخاب آن‌ها به بررسی دقیق‌تری نیاز دارد.

سه‌راه مساوی کوپلی

اگر هر سه شاخه یک قطر دارند، انتخاب ساده‌تر است. سه‌راه مساوی کوپلی در سایزهای ۱۶×۱۶×۱۶، ۲۰×۲۰×۲۰، ۲۵×۲۵×۲۵ و ۳۲×۳۲×۳۲ ارائه می‌شود.

برای مثال اگر یک خط ۲۰ میلی‌متری دارید و قرار است یک انشعاب ۲۰ میلی‌متری نیز از آن گرفته شود، سه‌راه مساوی ۲۰×۲۰×۲۰ در محدوده گزینه‌های مرتبط قرار می‌گیرد.

در این حالت هر سه مسیر یک قطر دارند و موضوع اصلی، یکسان بودن همین سه سایز است. انتخاب سه‌راه مساوی از نظر خواندن سایز ساده‌تر از مدل تبدیلی است.

سه‌راه تبدیلی کوپلی

در سه‌راه تبدیلی ممکن است خط اصلی یک قطر داشته باشد و شاخه میانی قطر دیگری، یا ترکیب دیگری از قطرها در مسیر لازم باشد.

گفتن «یک سه‌راه ۲۰ و ۱۶ می‌خواهم» برای انتخاب دقیق کافی نیست.

مثلا این دو ترکیب یکسان نیستند

۲۰×۱۶×۲۰

۱۶×۲۰×۱۶

تفاوت زمانی مشخص می‌شود که اتصال را با مسیر واقعی تطبیق دهید و ببینید شاخه‌ای که باید سایز ۱۶ داشته باشد در جای دیگری قرار گرفته است. یعنی عددهای موردنظر در نام محصول وجود دارند، اما محصول برای همان نقطه از شبکه مناسب نیست.

برای خرید پروژه‌ای بهتر است سه عدد را مطابق مسیر واقعی ثبت کنید و بعد با تصویر، نقشه یا مشخصات مدل تطبیق دهید. وقتی چند سایز مختلف در پروژه وجود دارد، این کار احتمال سفارش اشتباه را کمتر می‌کند.

سه‌راه رزوه‌ای، دیواری و صفحه‌دار

گاهی شاخه سوم به‌جای ادامه لوله باید به یک اتصال رزوه‌ای یا خروجی ثابت روی سطح برسد. در این نقاط، سه‌راه‌های توپیچ، روپیچ، دیواری یا صفحه‌دار وارد انتخاب می‌شوند.

این خانواده می‌تواند چند نیاز را در همان نقطه پوشش دهد. انشعاب ایجاد می‌شود، اتصال رزوه‌ای در دسترس قرار می‌گیرد و در بعضی مدل‌ها امکان تثبیت خروجی هم وجود دارد.

اگر هر سه عملکرد را نیاز دارید، مدلی که آن‌ها را در یک قطعه جمع می‌کند انتخاب منطقی‌تری است. اگر شاخه سوم فقط باید به یک لوله دیگر متصل شود، مدل پیچیده‌تر لزوما چیزی به کار شما اضافه نمی‌کند.

پیش از خرید سه‌راهی این موارد را مشخص کنید

1. قطر مسیر ورودی را بنویسید.

2. قطر ادامه مسیر را مشخص کنید.

3. تعیین کنید شاخه سوم لوله‌ای است یا رزوه‌ای.

4. بررسی کنید خروجی باید روی دیوار یا صفحه ثابت شود یا نه.

با مشخص شدن این چهار مورد، انتخاب از میان مدل‌های متعدد سه‌راهی محدودتر و روشن‌تر می‌شود.

سایز اتصالات کوپلی ایزی پایپ را چطور بخوانیم؟

وقتی شیوه نام‌گذاری را بدانید، لازم نیست برای تشخیص کاربرد هر محصول همه گزینه‌ها را یکی‌یکی باز کنید.

۱۶×۱۶

یعنی دو سمت لوله‌ای اتصال برای قطر یکسان در نظر گرفته شده‌اند. نمونه آن رابط مساوی یا زانو مساوی ۱۶×۱۶ است.

اگر دو سر لوله شما هر دو سایز ۱۶ هستند، این الگو می‌تواند در بین گزینه‌های اولیه قرار بگیرد.

۲۰×۱۶

یعنی دو سمت لوله‌ای با قطر متفاوت دارید. نمونه آن رابط تبدیلی ۲۰×۱۶ است.

وقتی مسیر از ۲۰ به ۱۶ تغییر می‌کند، این دو عدد همان اختلاف قطر را نشان می‌دهند.

۱۶×۱/۲

در اتصالات رزوه‌ای، یک عدد به سایز لوله و مقدار کسری به رزوه مربوط می‌شود. بنابراین هنگام سفارش نباید ۱/۲ را مانند قطر لوله تفسیر کنید.

این تفاوت می‌تواند جلوی یک خرید اشتباه را بگیرد، چون ظاهر نام محصول ممکن است شبیه یک اتصال دو سایز دیده شود، در حالی که کاربرد دو سمت متفاوت است.

۱۶×۱۶×۱۶

در یک سه‌راهی مساوی، هر سه سمت برای قطر یکسان در نظر گرفته شده‌اند.

سایزهای ترکیبی سه‌راهی

وقتی اعداد متفاوت هستند، جای هر عدد اهمیت پیدا می‌کند. در این حالت به‌جای انتخاب صرفا بر اساس وجود سه عدد موردنظر، ترتیب شاخه‌ها را با شکل اتصال تطبیق دهید.

در سفارش تعداد بالا، ثبت کد محصول در کنار سایز کمک می‌کند در خرید مجدد همان مدل قبلی را سفارش دهید و فقط به شباهت نام محصولات متکی نباشید.

اتصالات کوپلی بهترند یا پرسی؟

پاسخ به روش اجرای پروژه بستگی دارد.

معیار تصمیم	کوپلی	پرسی
نیاز به دستگاه پرس	ندارد	دارد
ساختار اتصال	مهره و حلقه	حلقه پرس‌شونده
امکان باز کردن برای اصلاح	از مزیت‌های این سیستم است	ماهیت اجرا متفاوت و متکی به پرس است
سرعت در تعداد زیاد اتصال	وابستگی بیشتری به عملیات دستی دارد	سرعت اجرا از مزیت‌های آن است
حساسیت به کیفیت اجرا	آماده‌سازی و بستن صحیح اهمیت دارد	پرس صحیح و تجهیزات مناسب اهمیت دارد
موقعیت مناسب برای بررسی	وقتی دسترسی، اصلاح‌پذیری و نداشتن دستگاه پرس مهم است	وقتی سرعت و روش اجرای پرسی پروژه اولویت دارد

انتخاب کوپلی فقط به این دلیل که «باز می‌شود» یا انتخاب پرسی فقط به این دلیل که «سریع‌تر است» تصمیم کاملی نیست.

فرض کنید برای اصلاح محدود در بخشی قابل دسترس از ساختمان چند اتصال نیاز دارید و دستگاه پرس در اختیار نیست. مزیت کوپلی در چنین وضعیتی ملموس‌تر است، چون بدون دستگاه پرس می‌توانید از ساختاری استفاده کنید که امکان باز کردن و اصلاح هم دارد.

در مقابل، اگر مجری قرار است تعداد زیادی اتصال را با تجهیزات پرسی مناسب اجرا کند، سرعت اجرای پرسی وزن بیشتری پیدا می‌کند. ویژگی‌ای که در یک تعمیر محدود مهم است، ممکن است در اجرای تعداد زیادی اتصال اولویت پایین‌تری داشته باشد.

اگر پروژه نقشه یا دستورالعمل اجرایی مشخص دارد، نوع اتصال باید با همان طراحی هماهنگ باشد و نباید فقط بر اساس قیمت یک قطعه تغییر کند.

نصب اتصالات کوپلی چه تاثیری بر نتیجه کار دارد؟

خرید اتصال درست فقط بخشی از کار است. اتصال مناسب اگر روی لوله‌ای که درست آماده نشده نصب شود، انتخاب خوب را به اجرای خوب تبدیل نمی‌کند.

در نصب اتصالات کوپلی، آماده‌سازی انتهای لوله اهمیت دارد. کالیبر کردن و پخ زدن انتهای لوله کمک می‌کند لوله برای ورود به اتصال آماده شود و لبه نامناسب به بخش آب‌بندی آسیب نزند.

پس «کوپلی به دستگاه پرس نیاز ندارد» را با «کوپلی به ابزار و دقت نیاز ندارد» یکی ندانید.

اگر هنگام اجرا فقط مهره باز شود، لوله وارد اتصال شود و بدون توجه به آماده‌سازی انتهای لوله کار بسته شود، بخشی از فرایند نصب نادیده گرفته شده است.

پیش از نصب این موارد باید کنترل شوند

• برش انتهای لوله تمیز و مناسب باشد.

• سایز اتصال با لوله مطابقت داشته باشد.

• کالیبراسیون و پخ زنی متناسب با سیستم انجام شود.

• اورینگ‌ها آسیب‌دیده، جابه‌جا یا آلوده نباشند.

• لوله به‌درستی در اتصال قرار بگیرد.

• حلقه و مهره در موقعیت صحیح بسته شوند.

• اتصال پیش از پنهان شدن یا پایان کار از نظر اجرای صحیح بررسی شود.

در ساختار اتصال کوپلی از دو اورینگ EPDM در هر انشعاب، حلقه برنجی ارتجاعی و مهره استفاده می‌شود. اگر بخشی که وظیفه آب‌بندی دارد آسیب ببیند یا جابه‌جا شود، سفت کردن تصادفی بیشتر مهره راه درستی برای نادیده گرفتن مشکل نیست.

اگر مجری درباره روش نصب، میزان سفت کردن یا ابزار مناسب اطمینان ندارد، دستورالعمل اجرایی تولیدکننده باید مبنا قرار بگیرد. استفاده از یک عدد یا تعداد دور ثابت و بدون توجه به مدل اتصال، روش مناسبی برای همه محصولات نیست.

چه زمانی مدل دیواری یا صفحه‌دار ارزش خرید دارد؟

تفاوت این مدل‌ها فقط در ظاهر اتصال نیست.

فرض کنید لوله باید به یک خروجی ثابت برسد و بعدا شیر یا قطعه دیگری روی همان خروجی بسته شود. در چنین نقطه‌ای فقط رساندن لوله به محل خروجی کافی نیست. خود خروجی هم باید در موقعیت مشخصی قرار بگیرد.

اگر اتصال آزاد باشد، نیروی واردشده هنگام نصب یا استفاده از قطعه بعدی می‌تواند مستقیم به مسیر لوله منتقل شود. در این نقطه باید از ابتدا بررسی شود که آیا اتصال دیواری یا صفحه‌دار متناسب با طراحی نیاز است.

در مقابل، اگر فقط در میانه یک مسیر آزاد نیاز به تغییر جهت دارید، پرداخت بیشتر برای ساختاری که وظیفه تثبیت روی سطح را دارد ممکن است برای همان نقطه فایده‌ای نداشته باشد.

برای انتخاب مدل صفحه‌دار یا دیواری، کافی است یک سؤال را پاسخ دهید. آیا این نقطه فقط باید مسیر سیال را تغییر دهد یا باید موقعیت خروجی را نیز ثابت نگه دارد؟

اگر فقط تغییر مسیر نیاز است، مدل ساده‌تر می‌تواند کافی باشد. اگر خروجی باید ثابت شود، شکل نصب به اندازه سایز اتصال اهمیت پیدا می‌کند.

قیمت اتصالات کوپلی ایزی پایپ را چطور مقایسه کنیم؟

قیمت این محصولات ثابت نیست و با موجودی، سایز و مدل تغییر می‌کند. به همین دلیل بهتر است قیمت روز هر مدل را روی کارت همان محصول بررسی کنید.

برای مقایسه ارزش خرید، فقط قیمت دو اتصال را کنار هم نگذارید. اول مطمئن شوید هر دو واقعا یک وظیفه را انجام می‌دهند.

• سایز بزرگ‌تر فقط نسخه گران‌تر یک اتصال کوچک‌تر نیست. اگر شبکه برای سایز دیگری طراحی شده باشد، ارزان‌تر بودن سایز کوچک‌تر کمکی به پروژه نمی‌کند.

• سه‌راهی با رابط مستقیم یک وظیفه ندارد. اگر فقط دو لوله را به هم متصل می‌کنید، شاخه سوم برای آن نقطه کاربردی ندارد.

• رابط یا زانوی رزوه‌ای زمانی ارزش دارد که مسیر پنج‌لایه واقعا باید به یک تجهیز رزوه‌ای برسد.

• مدل تبدیلی وقتی لازم است که قطر مسیر تغییر کند. در دو سمت هم‌قطر، این قابلیت موردنیاز نیست.

• مدل دیواری یا صفحه‌دار زمانی معنی پیدا می‌کند که خروجی باید در موقعیت مشخصی ثابت شود.

گاهی اتصال گران‌تر می‌تواند نیاز به یک قطعه واسط دیگر را حذف کند. در مقابل، پرداخت بیشتر برای یک مدل پیچیده زمانی که پروژه به آن قابلیت نیاز ندارد، ارزش خرید ایجاد نمی‌کند.

بنابراین بهتر است قیمت را بعد از مشخص شدن وظیفه، سایز و شکل اتصال مقایسه کنید. اتصال ارزان‌تر فقط زمانی انتخاب مناسبی است که دقیقا همان کاری را انجام دهد که در آن نقطه از شبکه نیاز دارید.

هنگام خرید اتصالات کوپلی چه اشتباه‌هایی رخ می‌دهد؟

چند خطای تکرارشونده می‌تواند باعث شود اتصال درست از نظر ظاهری انتخاب شود اما در محل اجرا قابل استفاده نباشد.

1. فقط بر اساس سایز لوله انتخاب نکنید. دو محصول ۲۰ میلی‌متری ممکن است یکی رابط مستقیم و دیگری زانو یا سه‌راهی باشد. اول باید وظیفه اتصال مشخص شود.

2. کوپلی را با پرسی یا کلمپی اشتباه نگیرید. شباهت ظاهری برای تشخیص نوع سیستم کافی نیست.

3. در عبارتی مثل ۱۶×۱/۲، میلی‌متر و سایز رزوه را یکی ندانید. دو بخش نام محصول کاربرد متفاوتی دارند.

4. جهت رزوه را بررسی کنید. ممکن است قطر و سایز درست باشند اما اتصال به دلیل نوع رزوه با قطعه مقابل جور نشود.

5. در سه‌راهی تبدیلی فقط به وجود عددهای موردنظر نگاه نکنید. جای هر سایز باید با مسیر واقعی هماهنگ باشد.

6. برای خروجی‌ای که باید روی دیوار ثابت شود، فقط سایز زانو را ملاک قرار ندهید. مدل دیواری یا صفحه‌دار ممکن است متناسب‌تر باشد.

7. نبود دستگاه پرس را با حذف آماده‌سازی لوله اشتباه نگیرید. کالیبر و پخ مناسب همچنان بخشی از اجرای اتصال هستند.

8. در سفارش پروژه‌ای، کد دقیق محصول را در کنار سایز ثبت کنید. این کار برای مدل‌های نزدیک به هم، سه‌راهی‌ها و اتصالات رزوه‌ای احتمال اشتباه در سفارش بعدی را کمتر می‌کند.

قبل از خرید اتصالات کوپلی ایزی پایپ چه چیزهایی را بررسی کنیم؟

برای هر اتصال می‌توانید همین مسیر را طی کنید.

1. ابتدا مشخص کنید به رابط، تبدیل، زانو، سه‌راه، اتصال رزوه‌ای، مدل دیواری یا قطعه انتهایی نیاز دارید.

2. همه قطرهای لوله را بنویسید. در سه‌راهی هر سه سمت باید جداگانه مشخص شوند.

3. اگر اتصال به شیر یا تجهیز رزوه‌ای می‌رسد، سایز و نوع رزوه را هم ثبت کنید.

4. مشخص کنید اتصال آزاد در مسیر قرار می‌گیرد یا باید روی دیوار و صفحه ثابت شود.

5. دوباره بررسی کنید محصول موردنظر از نوع کوپلی است و با پرسی یا کلمپی اشتباه نشده است.

6. سایز و تصویر محصول را با مسیر واقعی تطبیق دهید. در سه‌راهی تبدیلی، درست بودن عددها بدون درست بودن محل هر شاخه کافی نیست.

7. در خرید تعدادی، کد مدل را هم ثبت کنید. این کار برای ترکیب‌های نزدیک به هم خطای سفارش بعدی را کمتر می‌کند.

8. بعد از محدود شدن انتخاب‌ها به مدل مناسب، قیمت و موجودی روز را مقایسه کنید.

با این روش، به‌جای جست‌وجو بین تعداد زیادی اتصال مشابه، ابتدا انتخاب را بر اساس نیاز واقعی شبکه محدود می‌کنید و بعد سراغ سایز مناسب در همان خانواده می‌روید.

سوالات متداول درباره اتصالات کوپلی ایزی پایپ

اتصالات کوپلی ایزی پایپ برای چه کاری استفاده می‌شوند؟

این اتصالات برای متصل کردن بخش‌های مختلف شبکه لوله پنج‌لایه در شکل‌های مختلف مانند اتصال مستقیم، تغییر سایز، تغییر جهت، ایجاد انشعاب و اتصال به قطعات رزوه‌ای استفاده می‌شوند. مدل مناسب به محل و وظیفه اتصال بستگی دارد.

تفاوت رابط مساوی و رابط تبدیلی چیست؟

رابط مساوی دو لوله با قطر یکسان را به هم متصل می‌کند. رابط تبدیلی زمانی کاربرد دارد که دو طرف مسیر قطر متفاوت داشته باشند. اگر هر دو سمت شبکه هم‌قطر هستند، مدل مساوی انتخاب مستقیم‌تری است. اگر قطر مسیر تغییر می‌کند، باید ترکیب تبدیلی متناسب با همان دو سایز را بررسی کنید.

برای انتخاب اتصال کوپلی فقط سایز لوله کافی است؟

خیر. علاوه بر سایز باید نوع اتصال، تعداد مسیرها، وجود رزوه، سایز رزوه، جهت رزوه و در بعضی نقاط نیاز به مدل دیواری یا صفحه‌دار نیز مشخص شود. دو اتصال با سایز مشابه ممکن است کاربرد متفاوتی داشته باشند.

اتصال کوپلی به دستگاه پرس نیاز دارد؟

خیر. اجرای اتصال کوپلی به دستگاه مخصوص پرس نیاز ندارد. با این حال آماده‌سازی صحیح لوله و استفاده از ابزار مناسب برای اجرای اتصال همچنان ضروری است.

اگر اتصال کوپلی اشتباه نصب شود، می‌توان آن را باز کرد؟

بله. امکان باز کردن مهره برای رفع نقص یا اصلاح اتصال از ویژگی‌های این ساختار است. این مزیت در نقاط قابل دسترس یا زمانی که احتمال اصلاح وجود دارد، کاربرد ملموس‌تری پیدا می‌کند.

اتصالات کوپلی ایزی پایپ چند اورینگ دارند؟

در ساختار اتصالات کوپلی، دو اورینگ EPDM در هر انشعاب استفاده می‌شود.

برای یک انشعاب ۲۰ میلی‌متری از خط ۲۰ چه مدلی را بررسی کنم؟

اگر هر سه سمت لوله ۲۰ باشند، سه‌راه مساوی ۲۰×۲۰×۲۰ یکی از گزینه‌های مرتبط است. اگر قطر شاخه متفاوت باشد یا شاخه به رزوه متصل شود، باید سه‌راه تبدیلی یا رزوه‌ای مناسب را بررسی کنید.

سه‌راه تبدیلی را چطور انتخاب کنم؟

هر سه سمت را به ترتیب واقعی مسیر مشخص کنید. فقط دانستن اینکه اتصال شامل سایزهای ۱۶ و ۲۰ است کافی نیست. موقعیت هر قطر نیز اهمیت دارد. در خرید پروژه‌ای بهتر است سایز کامل و کد مدل ثبت شود.

کوپلی بهتر است یا پرسی؟

هیچ پاسخ یکسانی برای همه پروژه‌ها وجود ندارد. کوپلی به دستگاه پرس نیاز ندارد و امکان اصلاح با باز کردن مهره را دارد. سیستم پرسی برای اجرای سریع‌تر طراحی شده است. در کار محدود، قابل دسترس و بدون دستگاه پرس، مزیت کوپلی پررنگ‌تر می‌شود. در پروژه‌ای با تعداد اتصالات زیاد و تجهیزات پرسی مناسب، سرعت اجرای پرسی می‌تواند اهمیت بیشتری داشته باشد.

هنگام خرید اینترنتی اتصالات کوپلی از کجا شروع کنم؟

ابتدا نوع اتصال را بر اساس کاری که در مسیر انجام می‌دهد مشخص کنید. بعد سایز لوله‌ها، رزوه و شکل نصب را کنترل کنید. وقتی گزینه‌ها به مدل مناسب محدود شدند، قیمت و موجودی همان سایز را در محصولات همین صفحه بررسی کنید.
