پاسخ سریع
سایز لوله پنج لایه باید با توجه به دبی آب، افت فشار، طول مسیر و تعداد مصرفکنندهها انتخاب شود، نه فقط متراژ ساختمان. در راهنمای اولیه مقاله، برای خط اصلی واحد تا ۱۰۰ متر سایز ۲۰ و برای ۱۰۰ تا ۱۵۰ متر سایز ۲۵ میلیمتر پیشنهاد شده است. فشار ورودی و تعداد شیرهای همزمان میتواند انتخاب نهایی را تغییر دهد.
نکات کلیدی در مورد: سایز لوله پنج لایه
- سرعت آب در مصرف خانگی بهتر است حدود ۰٫۶ تا ۱٫۲ متر بر ثانیه باشد تا احتمال صدا، فرسایش و ضربه قوچ کاهش پیدا کند.
- عدد درجشده روی لوله قطر خارجی را نشان میدهد و قطر داخلی با توجه به ضخامت دیواره کمتر از آن است.
- در گرمایش از کف، طول مدار لوله ۱۶ بهتر است بین ۸۰ تا ۱۰۰ متر باشد و از ۱۲۰ متر بیشتر نشود.
- وجود پمپ اجازه استفاده از لوله باریک را نمیدهد و قطر کم میتواند افت فشار، صدای جریان و کاویتاسیون را افزایش دهد.
- شعاع خم لوله نباید کمتر از ۵ برابر قطر خارجی آن باشد و سایزهای بزرگتر برای تغییر مسیر به ابزار یا اتصال نیاز دارند.
این مقاله به چه سوالات و چالشهای مهمی جواب میدهد؟
سایز لوله پنج لایه باید بر اساس محل استفاده و تعداد مصرفکننده انتخاب شود. جدول زیر سریعترین راهنمای شماست:
| محل استفاده | سایز پیشنهادی |
| انشعاب روشویی، سینک و رادیاتور | ۱۶ میلیمتر |
| خط اصلی واحد تا ۱۰۰ متر | ۲۰ میلیمتر |
| خط اصلی واحد ۱۰۰ تا ۱۵۰ متر | ۲۵ میلیمتر |
| پکیج تا کلکتور | ۲۵ یا ۳۲ میلیمتر |
| رایزر ساختمان متوسط | ۳۲ یا ۴۰ میلیمتر |
| برج و موتورخانه | ۴۰ تا ۶۳ میلیمتر |
انتخاب نهایی به فشار آب، طول مسیر و تعداد شیرهای همزمان بستگی دارد.
سایز لوله پنج لایه (Five-layer Pipe Size) باید بر اساس دبی آب، افت فشار، طول مسیر و تعداد مصرفکنندهها انتخاب شود تا فشار آب پایدار بماند. انتخاب قطر نامناسب، زنجیرهای از کم شدن فشار، صدای جریان، افزایش فشار روی پمپ و هزینه تعمیر را ایجاد میکند. با محاسبه قطر داخلی و بررسی هماهنگی لوله اتصالات ۵ لایه، میتوانید از لوله سایز ۱۶ تا ۵۰ متناسب با کاربرد واقعی استفاده کنید. ادامه مقاله را بخوانید تا سایز مناسب آبرسانی، پکیج، رادیاتور و گرمایش از کف را بدون حدس زدن پیدا کنید.

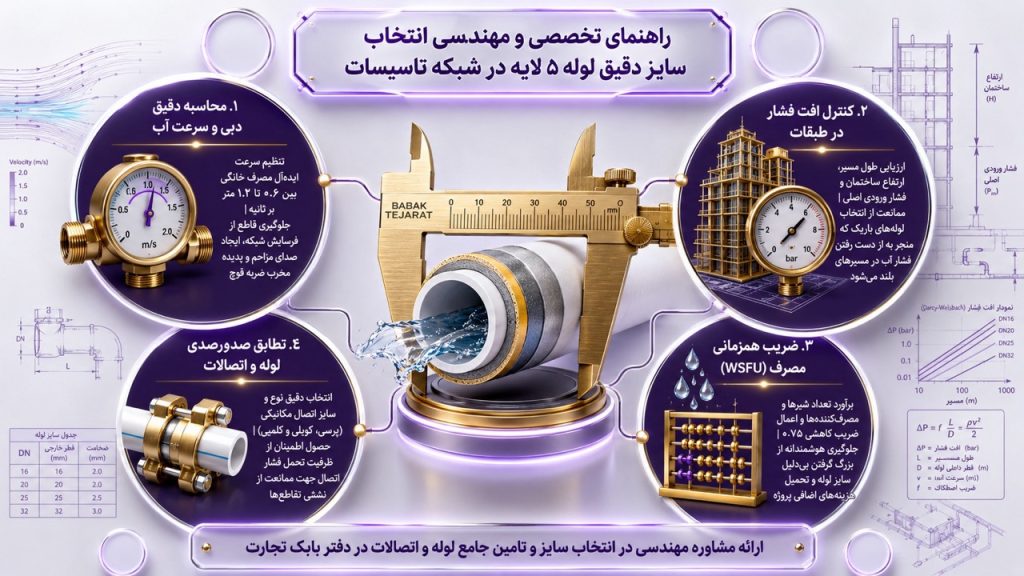

سایز لوله پنج لایه چگونه انتخاب میشود؟
سایز لوله پنج لایه با توجه به مقدار مصرف آب، طول مسیر، ارتفاع ساختمان و فشار ورودی انتخاب میشود. مهندس ابتدا دبی (حجم آب) را محاسبه میکند و بعد قطر لوله را طوری در نظر میگیرد که آب با فشار کافی به دورترین شیر برسد. سرعت آب در مصرف خانگی بهتر است حدود ۰٫۶ تا ۱٫۲ متر بر ثانیه باشد. سرعت زیاد، صدا، فرسایش و ضربه قوچ (افزایش ناگهانی فشار) ایجاد میکند.
سایز لوله های پنج لایه باید افت فشار (کاهش فشار) را نیز کنترل کند. در مسیرهای بلند یا ساختمانهای مرتفع، لوله باریک فشار بیشتری از دست میدهد. هرچه تعداد شیرها و وسایل مصرفکننده بیشتر باشد، دبی مورد نیاز بالا میرود. مهندسان برای محاسبه همزمانی مصرف از WSFU (واحد مصرف) استفاده میکنند و گاهی مجموع آن را در ضریب ۰٫۷۵ ضرب میکنند تا لوله بیدلیل بزرگ انتخاب نشود.
برای انتخاب درست سایز لوله پنج لایه، قطر لوله به تنهایی کافی نیست و نوع اتصال هم باید با آن هماهنگ باشد. هنگام بررسی لوله اتصالات ۵ لایه، سایز اتصال، روش نصب و فشار قابل تحمل آن را نیز کنترل کنید تا در محل اتصال نشتی ایجاد نشود.
انواع سایز لوله پنج لایه چه مشخصاتی دارند؟
انواع سایز لوله پنج لایه از قطر خارجی ۱۶ میلیمتر شروع میشوند و در پروژههای بزرگ به ۷۵ میلیمتر میرسند. عدد درجشده روی لوله، قطر خارجی است و قطر داخلی به ضخامت دیواره بستگی دارد.
| سایز خارجی | ضخامت دیواره | قطر داخلی | وزن تقریبی هر متر | بستهبندی رایج |
| ۱۶ میلیمتر | ۲ میلیمتر | ۱۲ میلیمتر | ۱۰۶ گرم | کلاف ۲۰۰ متری |
| ۲۰ میلیمتر | ۲ میلیمتر | ۱۶ میلیمتر | ۱۴۵ گرم | کلاف ۱۵۰ یا ۲۰۰ متری |
| ۲۵ میلیمتر | ۲٫۵ میلیمتر | ۲۰ میلیمتر | ۲۰۴ گرم | کلاف ۱۰۰ متری |
| ۳۲ میلیمتر | ۳ میلیمتر | ۲۶ میلیمتر | ۳۰۵ گرم | کلاف ۵۰ تا ۶۰ متری |
| ۴۰ میلیمتر | ۴ میلیمتر | ۳۲ میلیمتر | ۴۸۶ گرم | شاخه ۵ متری |
| ۵۰ میلیمتر | ۵ میلیمتر | ۴۰ میلیمتر | ۷۰۰ گرم | شاخه ۵ یا ۵٫۲۵ متری |
| ۶۳ میلیمتر | ۶٫۵ میلیمتر | ۵۰ میلیمتر | ۱۲۰۰ گرم | شاخه ۵ یا ۵٫۲۵ متری |
| ۷۵ میلیمتر | ۷٫۵ میلیمتر | ۶۰ میلیمتر | ۱۷۰۰ گرم | شاخه سفارشی |
لوله پنج لایه سایز 16 و لوله پنج لایه سایز ۲۰ بیشتر برای انشعابهای داخلی استفاده میشوند. لوله پنج لایه سایز 25 برای مسیرهای اصلی واحد یا مصرف بیشتر مناسب است. لوله پنج لایه سایز 40 و لوله پنج لایه سایز 50 در رایزرها، موتورخانهها و پروژههای بزرگ کاربرد دارند. معادل اینچی ممکن است بین فروشندگان متفاوت باشد، پس انتخاب نهایی را فقط بر اساس نام اینچی انجام ندهید.

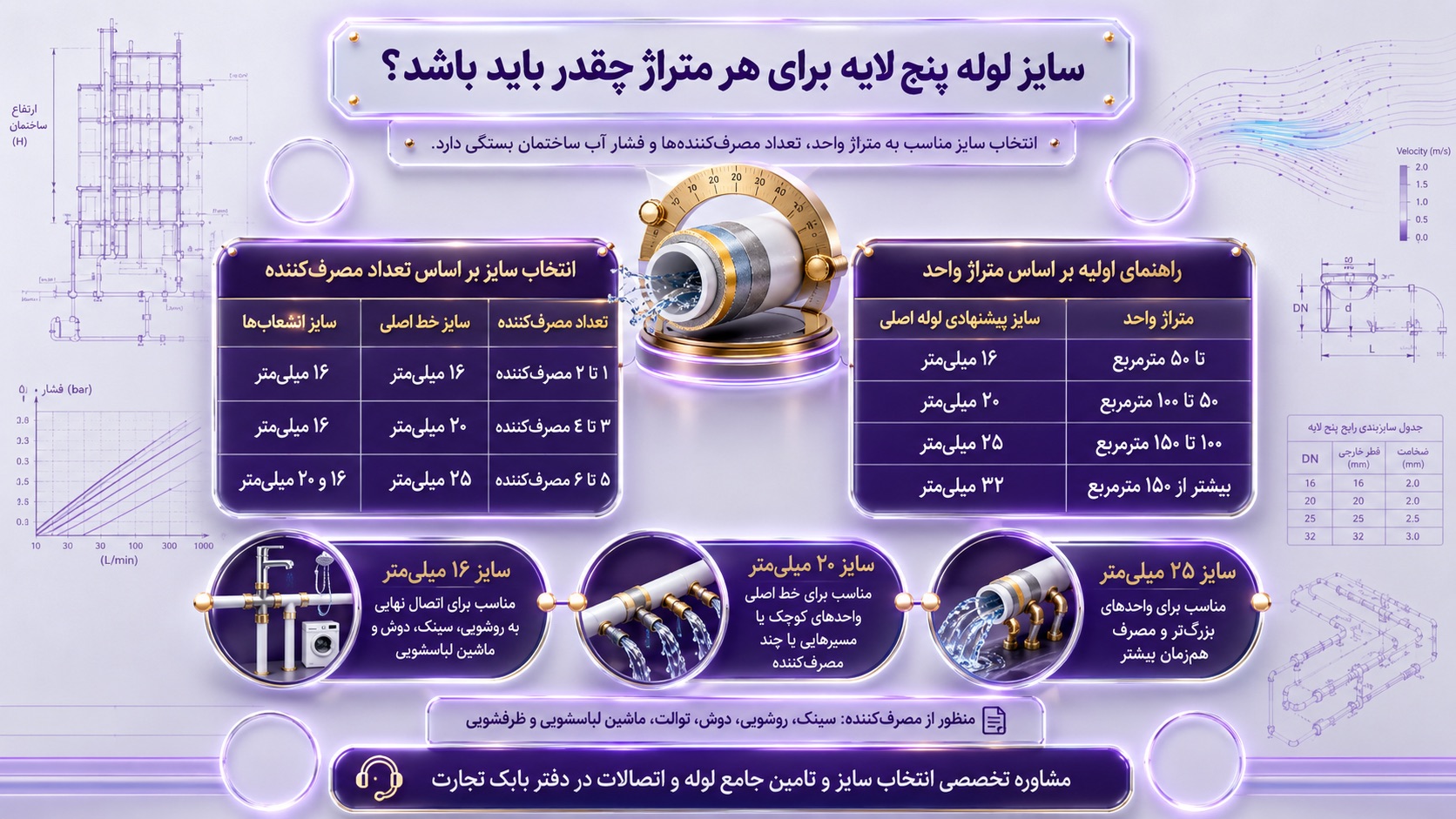

سایز لوله پنج لایه برای هر متراژ چقدر باید باشد؟
سایز لوله پنج لایه برای هر واحد به متراژ، تعداد شیرها و فشار آب ساختمان بستگی دارد. هرچه واحد بزرگتر باشد یا چند شیر همزمان باز شوند، لوله اصلی باید قطر بیشتری داشته باشد. جدول زیر یک راهنمای اولیه برای خانههای معمولی است:
| متراژ واحد | سایز پیشنهادی لوله اصلی |
| تا ۵۰ مترمربع | ۱۶ میلیمتر |
| ۵۰ تا ۱۰۰ مترمربع | ۲۰ میلیمتر |
| ۱۰۰ تا ۱۵۰ مترمربع | ۲۵ میلیمتر |
| بیشتر از ۱۵۰ مترمربع | ۳۲ میلیمتر |
سایز لوله های پنج لایه را میتوان بر اساس تعداد شیر و وسایل مصرفکننده نیز انتخاب کرد. منظور از مصرفکننده، تجهیزاتی مثل سینک، روشویی، دوش، توالت، ماشین لباسشویی و ظرفشویی است.
| تعداد مصرفکننده | سایز خط اصلی | سایز انشعابها |
| ۱ تا ۲ مصرفکننده | ۱۶ میلیمتر | ۱۶ میلیمتر |
| ۳ تا ۴ مصرفکننده | ۲۰ میلیمتر | ۱۶ میلیمتر |
| ۵ تا ۶ مصرفکننده | ۲۵ میلیمتر | ۱۶ و ۲۰ میلیمتر |
لوله پنج لایه سایز 16 برای اتصال نهایی به روشویی، سینک، دوش و ماشین لباسشویی کافی است. لوله پنج لایه سایز ۲۰ بیشتر برای خط اصلی واحدهای کوچک یا مسیرهایی با چند مصرفکننده استفاده میشود. لوله پنج لایه سایز 25 نیز برای واحدهای بزرگتر و مصرف همزمان بیشتر مناسب است.
سایز لوله پنج لایه در روش کلکتوری و انشعابی چه تفاوتی دارد؟
سایز لوله پنج لایه در روش انشعابی بزرگتر انتخاب میشود، چون آب از یک خط مشترک عبور میکند و با سهراهی بین مصرفکنندهها تقسیم میشود. تعداد زیاد سهراهی و زانو ممکن است فشار آب را کاهش دهد. به همین دلیل، خط اصلی ۲۵ یا ۳۲ میلیمتر است و در طول مسیر به سایزهای ۲۰ و ۱۶ کاهش پیدا میکند.
انواع سایز لوله پنج لایه در سیستم کلکتوری سادهتر انتخاب میشوند، چون هر مصرفکننده یک لوله جداگانه دارد. لوله اصلی ۲۵ یا ۳۲ میلیمتری وارد کلکتور میشود و از هر خروجی، یک لوله ۱۶ میلیمتری بدون اتصال داخل کف به سمت شیر یا وسیله مورد نظر میرود.
لوله پنج لایه سایز 16 در سیستم کلکتوری برای بیشتر انشعابهای خانگی مناسب است، اما باید با برند و اتصالات همان سیستم هماهنگ باشد. برای نمونه، هنگام اجرای مسیرهای جداگانه میتوانید مشخصات لوله ۱۶ ایزی پایپ را بررسی کنید تا لوله و اتصال از نظر سایز با یکدیگر سازگار باشند.
سایز لوله پنج لایه نباید فقط بر اساس متراژ انتخاب شود. فشار ورودی، طول مسیر، تعداد طبقات و میزان مصرف هم اثر دارند. بنابراین این جدول برای برآورد اولیه مناسب است و انتخاب نهایی بهتر است پس از بررسی شرایط ساختمان انجام شود.
سایز لوله پنج لایه در پکیج و رادیاتور چگونه انتخاب میشود؟
سایز لوله پنج لایه در شبکه گرمایشی با توجه به متراژ ساختمان، تعداد رادیاتورها و طول مسیر انتخاب میشود. لایه آلومینیومی داخل این لوله، جلوی ورود اکسیژن را میگیرد و احتمال زنگزدگی رادیاتور، تشکیل لجن و خرابی پمپ را کمتر میکند.
سایز لوله های پنج لایه باید به اندازهای باشد که آب گرم بدون افت فشار زیاد در مدار حرکت کند. پمپ پکیج توان محدودی دارد و لوله باریک یا مسیر بسیار طولانی میتواند باعث سرد ماندن رادیاتورهای دورتر شود.
لوله پنج لایه سایز 25 برای مسیر اصلی رفت و برگشت میان پکیج و کلکتور مناسب است. سایزهای رایج شبکه رادیاتور به شکل زیر هستند:
| بخش شبکه گرمایشی | سایز پیشنهادی | کاربرد |
| خط اصلی رفت و برگشت واحد معمولی | ۲۵ میلیمتر | اتصال پکیج به کلکتور |
| خط اصلی واحد بزرگ یا دوبلکس | ۳۲ میلیمتر | تامین آب چند مدار |
| انشعاب رادیاتور معمولی | ۱۶ میلیمتر | رادیاتور تا حدود ۱۲۰ سانتیمتر |
| رادیاتور بزرگ یا مسیر طولانی | ۲۰ میلیمتر | کاهش افت فشار |
| خط اصلی آب مصرفی پکیج | ۲۰ یا ۲۵ میلیمتر | آب سرد و گرم مصرفی |
لوله پنج لایه سایز 16 برای بیشتر رادیاتورهای خانگی کافی است، اما در مسیرهای بلند همیشه جواب نمیدهد. در چنین شرایطی استفاده از سایز ۲۰ باعث میشود آب راحتتر گردش کند و انتهای مدار سرد نماند.

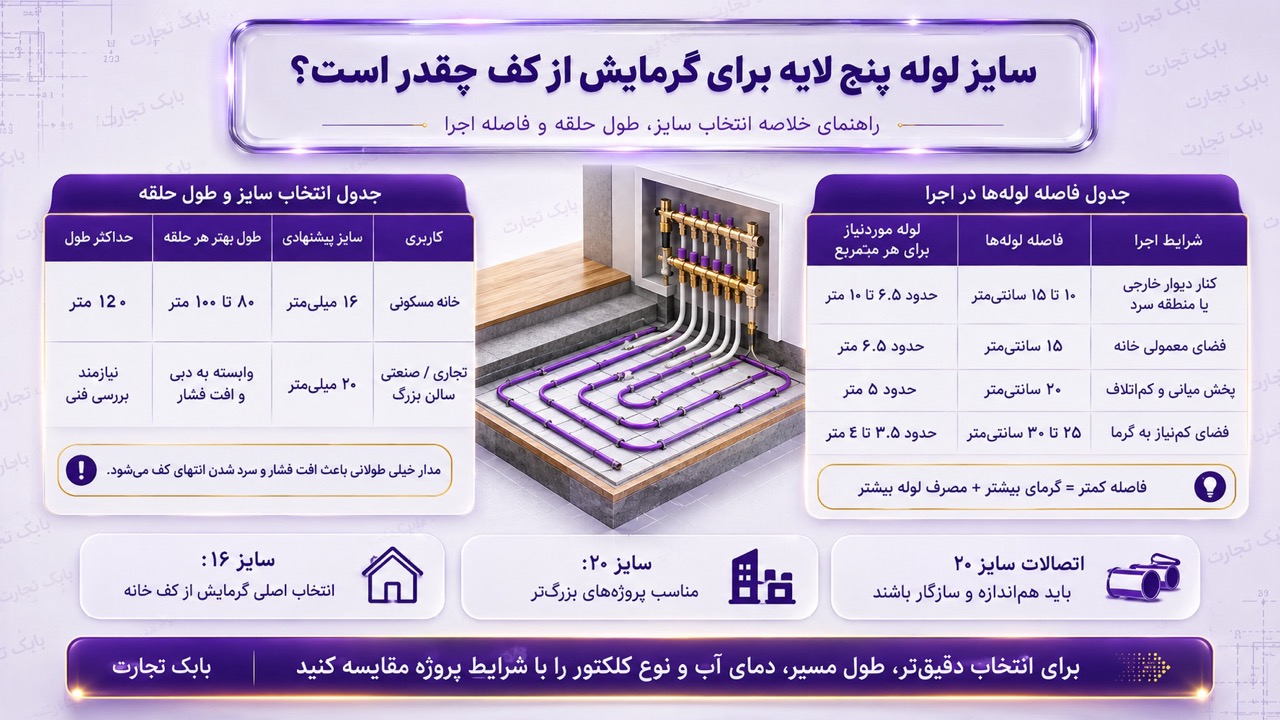

سایز لوله پنج لایه برای گرمایش از کف چقدر است؟
سایز لوله پنج لایه برای گرمایش از کف خانه ۱۶ میلیمتر است. در محیطهای تجاری، صنعتی یا سالنهای بزرگ که به دبی بیشتری نیاز دارند، لوله پنج لایه سایز ۲۰ انتخاب مناسبتری خواهد بود.
انواع سایز لوله پنج لایه در گرمایش از کف، طول مجاز هر حلقه را تغییر میدهند. طول هر مدار لوله ۱۶ بهتر است بین ۸۰ تا ۱۰۰ متر باشد و از ۱۲۰ متر بیشتر نشود. مدار طولانی افت فشار را بالا میبرد و قسمت پایانی کف را سرد میکند.
لوله پنج لایه سایز 16 باید با فاصله مناسب روی کف نصب شود. فاصله کمتر، گرمای بیشتری ایجاد میکند و لوله بیشتری هم مصرف خواهد شد.
| شرایط اجرا | فاصله لولهها | لوله مورد نیاز برای هر مترمربع |
| کنار دیوار خارجی یا منطقه سرد | ۱۰ تا ۱۵ سانتیمتر | حدود ۶٫۵ تا ۱۰ متر |
| فضای معمولی خانه | ۱۵ سانتیمتر | حدود ۶٫۵ متر |
| بخش میانی و کماتلاف | ۲۰ سانتیمتر | حدود ۵ متر |
| فضای کمنیاز به گرما | ۲۵ تا ۳۰ سانتیمتر | حدود ۳٫۵ تا ۴ متر |
لوله پنج لایه سایز ۲۰ برای پروژههای بزرگ به اتصال هماندازه و سازگار نیاز دارد. برای بررسی یک گزینه مناسب در این نوع مدارها، مشخصات لوله ۲۰ ایزی پایپ را با طول مسیر، دمای آب و نوع کلکتور مقایسه کنید.
سایز لوله پنج لایه برای رایزر و خطوط پمپدار چقدر است؟
سایز لوله پنج لایه در رایزر ساختمانهای بزرگ از ۳۲ میلیمتر شروع میشود و با افزایش تعداد واحدها به ۴۰، ۵۰ یا ۶۳ میلیمتر میرسد. رایزر همان لوله عمودی اصلی است که آب را از موتورخانه، مخزن یا بوستر پمپ به طبقات میرساند. چون مصرف چند واحد از این مسیر تامین میشود، استفاده از لوله باریک باعث افت فشار و کم شدن دبی آب خواهد شد.
سایز لوله های پنج لایه باید بر اساس تعداد واحدها، ارتفاع ساختمان، قدرت پمپ و طول مسیر محاسبه شود. جدول زیر کاربرد تقریبی سایزهای رایج را نشان میدهد:
| سایز لوله | کاربرد معمول |
| ۲۵ میلیمتر | خط اصلی ساختمان کوچک یا حدود ۱۰ واحد با مصرف محدود |
| ۳۲ میلیمتر | رایزر مجتمعهای متوسط و خطوط اصلی پمپدار |
| ۴۰ میلیمتر | رایزر ساختمانهای بزرگ با مصرف بیشتر |
| ۵۰ میلیمتر | خط اصلی برج، موتورخانه و بوستر پمپ |
| ۶۳ میلیمتر | مجتمعهای بزرگ و مسیرهای انتقال با دبی بالا |
لوله پنج لایه سایز 25 حداقل انتخاب قابل قبول برای یک شبکه پمپدار کوچک است، اما در یک مجتمع حدود ۱۰ واحدی سایز ۳۲ مطمئنتر خواهد بود. وجود پمپ به این معنی نیست که میتوانید لوله باریک انتخاب کنید. قطر کم ممکن است صدای جریان، افت فشار و کاویتاسیون (تشکیل حباب آسیبزا) را افزایش دهد.
لوله پنج لایه سایز 40 و لوله پنج لایه سایز 50 برای رایزرهای پرتردد و ساختمانهای مرتفع کاربرد بیشتری دارند. هرچه فاصله مخزن یا پمپ تا ساختمان طولانیتر باشد، اصطکاک آب بیشتر میشود و باید قطر بالاتری در نظر بگیرید. برای بررسی یک گزینه مناسب در رایزرهای متوسط، مشخصات لوله ۳۲ ایزی پایپ را با فشار پمپ، تعداد واحدها و طول مسیر مقایسه کنید.
سایز لوله پنج لایه نباید فقط با تعداد طبقات انتخاب شود. محاسبه نهایی باید مصرف همزمان واحدها، ارتفاع، تعداد زانوها و فشار مورد نیاز طبقه آخر را نیز پوشش دهد تا پمپ تحت فشار اضافی قرار نگیرد.
محدودیت خمکاری هر سایز لوله پنج لایه چیست؟
سایز لوله پنج لایه مشخص میکند که لوله با دست خم میشود یا به ابزار مخصوص نیاز دارد. قاعده ساده این است که شعاع خم نباید کمتر از ۵ برابر قطر خارجی لوله باشد. خم تند میتواند لوله را پهن، ترکخورده یا مسدود کند.
سایز لوله های پنج لایه هرچه بیشتر شود، انعطاف کمتری دارند. لوله پنج لایه سایز 16 و لوله پنج لایه سایز ۲۰ با دست یا فنر خمکن تغییر مسیر میدهند. برای سایزهای بزرگتر نباید فشار زیادی به لوله وارد کنید.
| سایز لوله | روش مناسب تغییر مسیر | نکته نصب |
| ۱۶ میلیمتر | دست یا فنر خمکن | برای مسیرهای پرپیچ مناسب است |
| ۲۰ میلیمتر | دست یا فنر خمکن | خم باید آرام و بدون فشار ناگهانی باشد |
| ۲۵ میلیمتر | فنر قوی یا دستگاه خمکن | خم دستی ممکن است لوله را پهن کند |
| ۳۲ میلیمتر | دستگاه مکانیکی | خم کردن بدون ابزار توصیه نمیشود |
| ۴۰ میلیمتر و بیشتر | زانو و اتصال | خمکاری سرد در محل مناسب نیست |
لوله پنج لایه سایز 25 و سایز ۳۲ باید با ابزار مناسب خم شوند تا لایه آلومینیومی آسیب نبیند. لوله پنج لایه سایز 40 و لوله پنج لایه سایز 50 نیز خم نمیشوند و تغییر جهت آنها با زانو انجام میشود. در این مسیرها، خم اجباری انتخاب درستی نیست. استفاده از اتصالات پرسی امکان تغییر جهت مطمئن لولههای بزرگ را فراهم میکند.
سایز لوله پنج لایه در همه مدلها باید پیش از اتصال کالیبره شود. کالیبراتور، دهانه بریدهشده لوله را دوباره گرد میکند و لبه داخلی آن را کمی پخ میزند. این کار مانع آسیب دیدن اورینگ و ایجاد نشتی میشود.

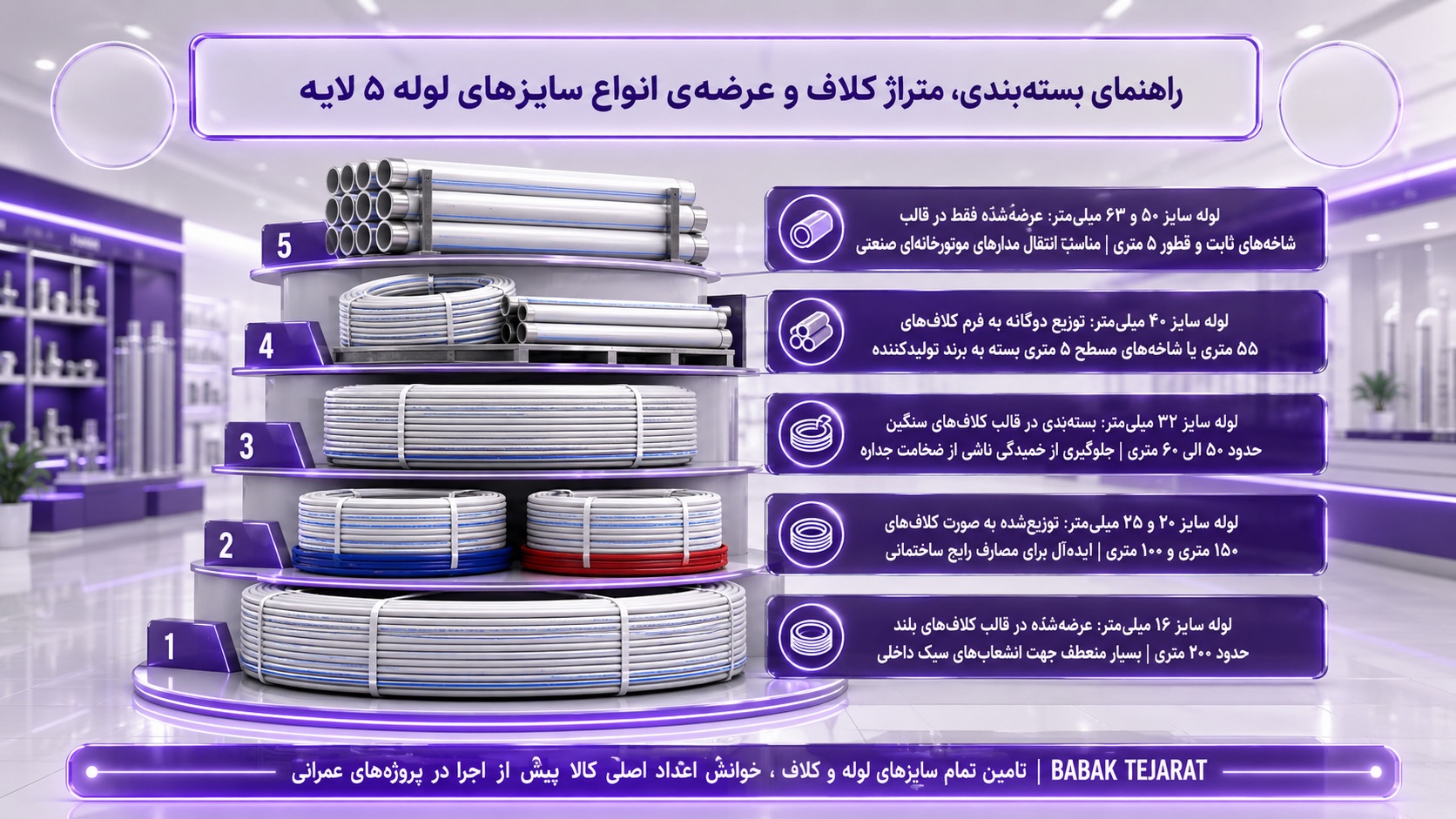

متراژ کلاف انواع سایز لوله پنج لایه چقدر است؟
انواع سایز لوله پنج لایه با افزایش قطر، در کلافهای کوتاهتر یا شاخههای جدا عرضه میشوند. کلاف لوله بزرگ سنگین و جابهجایی آن دشوار است. متراژ بستهبندی ممکن است بین برندها کمی تفاوت داشته باشد.
| سایز لوله | بستهبندی رایج |
| ۱۶ میلیمتر | کلاف حدود ۲۰۰ متری |
| ۲۰ میلیمتر | کلاف حدود ۱۵۰ متر |
| ۲۵ میلیمتر | کلاف حدود ۱۰۰ متر |
| ۳۲ میلیمتر | کلاف حدود ۵۰ تا ۶۰ متر |
| ۴۰ میلیمتر | کلاف حدود ۵۵ متر یا شاخه ۵ متری |
| ۵۰ و ۶۳ میلیمتر | بیشتر به صورت شاخه ۵ متری |
سایز لوله های پنج لایه در بعضی برندها با نوار یا حلقه رنگی از یکدیگر جدا میشوند. با این حال، رنگ در همه برندها یکسان نیست. برای جلوگیری از اشتباه، همیشه عدد سایز چاپشده روی لوله و اتصال را بررسی کنید.
نحوه محاسبه سایز لوله پنج لایه با دبی و افت فشار
برای محاسبه سایز لوله پنج لایه، ابتدا باید تعداد مصرفکنندهها، طول مسیر و میزان مصرف همزمان آب مشخص شود. فرض کنید یک واحد ۱۲۰ متری دارای دو حمام، آشپزخانه، ماشین لباسشویی و ظرفشویی است و طول خط اصلی آن به ۳۰ متر میرسد. در این شرایط، استفاده از لوله ۱۶ میلیمتری برای خط اصلی مناسب نیست؛ چون با باز شدن چند شیر، افت فشار افزایش پیدا میکند.
برای چنین واحدی، لوله ۲۵ میلیمتری تا کلکتور و لوله ۱۶ یا ۲۰ میلیمتری برای انشعابها انتخاب میشود. اگر فشار ورودی کم باشد، مسیر زانوهای زیادی داشته باشد یا مصرفکنندهها همزمان فعال شوند، ممکن است سایز ۳۲ میلیمتر انتخاب بهتری باشد. محاسبه دقیق باید سرعت جریان آب را نیز کنترل کند؛ زیرا سرعت بیش از حد باعث صدا و ضربه قوچ میشود. بنابراین انتخاب سایز فقط بر اساس متراژ نیست و باید دبی، طول مسیر و افت فشار با هم بررسی شوند.
سخن پایانی
انتخاب درست سایز لوله پنج لایه فقط یک تصمیم فنی نیست، چون مستقیما روی فشار آب، مصرف انرژی و هزینه تعمیرات شما اثر میگذارد. لوله نامناسب یعنی افت فشار، صدای جریان و باز کردن دوباره کف و دیوار. در برابر آن، سایزبندی دقیق شبکهای میسازد که سالها بیدردسر کار میکند. زنجیره اتفاقات ساده است. انتخاب درست، اجرای سالم، فشار پایدار و آرامش بیشتر. پس قبل از خرید، متراژ مسیر، تعداد مصرفکنندهها و نوع سیستم را بررسی کنید تا هزینه یک اشتباه کوچک، بعدها چند برابر نشود.
سوالات رایج
آیا لوله ۱۶ برای ورودی اصلی واحد مناسب است؟
خیر، لوله ۱۶ برای چند مصرفکننده افت فشار ایجاد میکند. برای خط اصلی سایز ۲۰ یا ۲۵ مناسبتر است.
بهترین سایز لوله پنج لایه برای پکیج چیست؟
سایز لوله پنج لایه برای مسیر پکیج تا کلکتور ۲۵ یا ۳۲ است. برای هر رادیاتور نیز بیشتر از سایز ۱۶ استفاده میشود.
طول مجاز لوله ۱۶ در گرمایش از کف چقدر است؟
طول هر مدار لوله ۱۶ بهتر است حداکثر ۱۰۰ متر باشد. مسیر طولانیتر میتواند انتهای مدار را سرد کند.
چرا لولههای بالاتر از سایز ۳۲ خم نمیشوند؟
لولههای سایز ۴۰، ۵۰ و ۶۳ سفتتر هستند و با خمکاری آسیب میبینند. برای تغییر مسیر این سایزها باید از زانو استفاده کنید.
