پاسخ سریع
تفاوت لوله پنج لایه و سه لایه به ساختار، فشار و دمای کاری، انبساط حرارتی، نوع اتصال و کاربرد پروژه بستگی دارد، نه صرفا تعداد لایهها. برای شبکه آب سرد و گرم هر دو میتوانند مناسب باشند، اما پنج لایه در اجرای کلکتوری، مسیرهای پرخم و گرمایش از کف مزیت بیشتری دارد. انتخاب نهایی باید با مشخصات واقعی محصول و هزینه کل مسیر انجام شود.
نکات کلیدی در مورد: تفاوت لوله پنج لایه و سه لایه
- عدد فشار ۱۰ بار روی دو محصول به معنی عملکرد یکسان آنها در همه دماها نیست.
- برای برخی لولههای سه لایه، ضریب انبساط طولی حدود سیوپنج هزارم میلیمتر بر متر کلوین اعلام شده است.
- در گرمایش از کف، کاهش اتصالات مدفون و رعایت شعاع خم مجاز اهمیت دارد.
- عمر طراحی حدود ۵۰ سال برای برخی سیستمهای چندلایه فقط در شرایط مشخص مطرح میشود.
- سایز اسمی یکسان در دو سیستم لزوما به معنی قطر داخلی و دبی یکسان نیست.
این مقاله به چه سوالات و چالشهای مهمی جواب میدهد؟
لوله پنج لایه یا سه لایه را باید با توجه به نوع مصرف، فشار و دمای کاری، روش نصب و هزینه کل سیستم انتخاب کرد، نه صرفا تعداد لایهها. یک انتخاب ممکن است برای آب سرد و گرم مناسب باشد، اما در گرمایش از کف یا اجرای کلکتوری همان نتیجه را ندهد. تفاوت از ساختار شروع میشود. لوله سه لایه PPR با الیاف شیشه تقویت میشود و لوله پنج لایه هسته آلومینیومی دارد که روی انبساط حرارتی، انعطاف و عبور اکسیژن اثر میگذارد. بعد از آن، تفاوت در نوع اتصال، تعداد اتصالات و هزینه اجرا دیده میشود. قبل از خرید باید مشخص باشد کدام ویژگی برای مسیر لولهکشی شما تعیینکننده است.

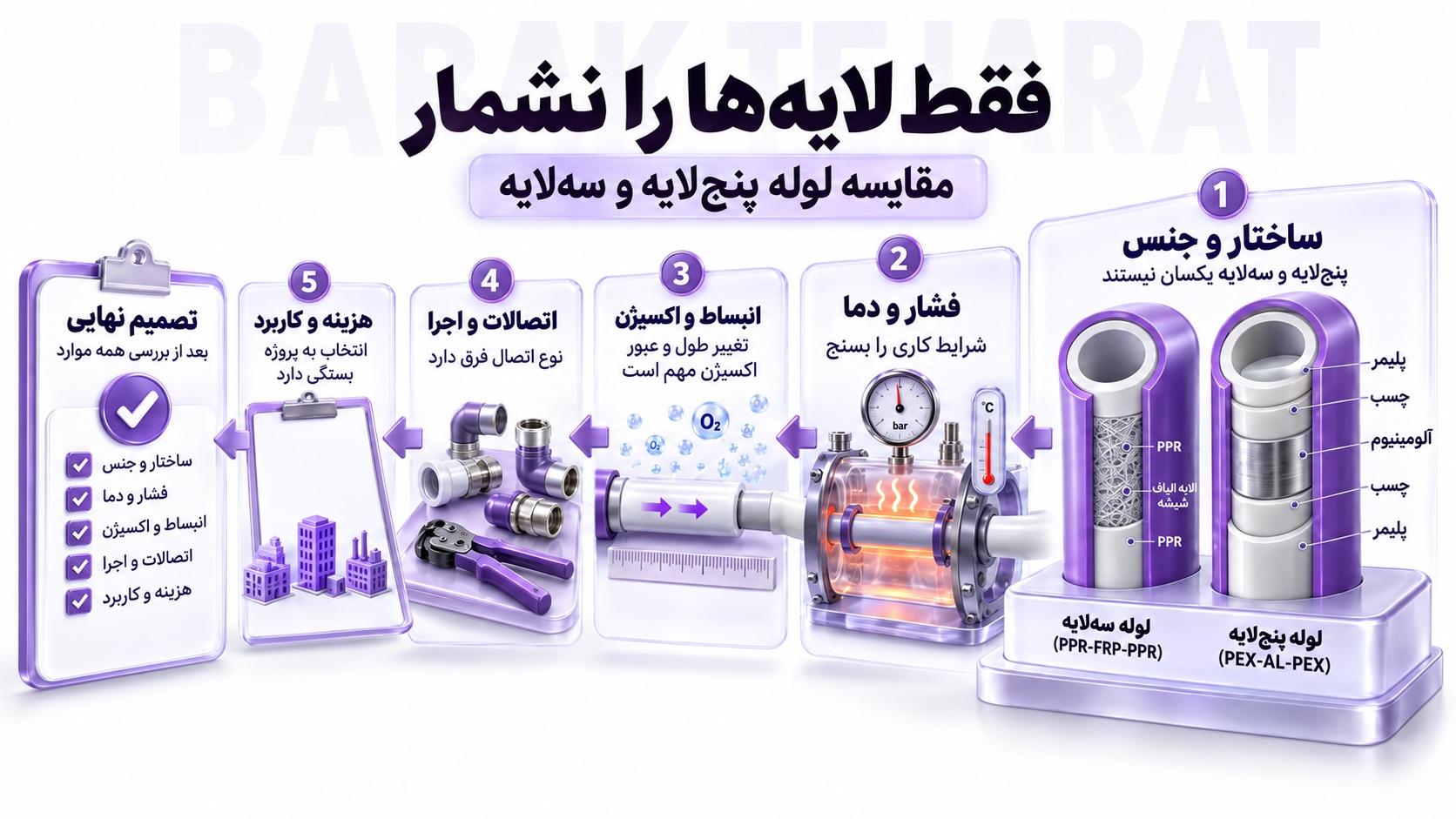

تفاوت لوله پنج لایه و سه لایه چیست و کدام را انتخاب کنیم؟
تفاوت لوله پنج لایه و سه لایه فقط به تعداد لایهها مربوط نیست. ساختار داخلی، جنس مواد، نوع اتصال، رفتار در برابر فشار و دما، میزان تغییر طول و نوع کاربرد تعیین میکنند که لوله پنج لایه یا سه لایه برای یک پروژه مناسبتر باشد. برای شناخت جداگانه ساختار، کاربرد و ویژگیهای این خانواده، مطلب لوله پنج لایه چیست نقطه شروع مناسبی است.
منظور از لوله سه لایه در این مقایسه، لولههای PPR کامپوزیتی تقویتشده با الیاف شیشه است. لوله پنج لایه (Multilayer Pipe) ساختاری ترکیبی از پلیمر، چسب و آلومینیوم دارد و در مدلهایی مانند PEX-AL-PEX و PERT-AL-PERT تولید میشود.
برای انتخاب میان این دو سیستم باید چند معیار کنار هم بررسی شوند:
- ساختار و جنس لایهها
- فشار و دمای کاری
- میزان انبساط حرارتی
- وضعیت نفوذ اکسیژن
- نوع اتصالات
- نحوه اجرا
- هزینه لوله و اتصالات
- کاربرد نهایی سیستم
تعداد لایهها به تنهایی معیار کافی برای خرید نیست. مفاهیم مرتبط با لولهکشی، گرمایش و تجهیزات ساختمانی را میتوانید در دانشنامه ساختمان هم بررسی کنید.
فرق ساختار لوله سه لایه و پنج لایه چیست؟
فرق ساختار لوله سه لایه و پنج لایه به نوع لایه تقویتکننده و ترکیب مواد برمیگردد. لوله سه لایه معمولا از پلیمر و الیاف شیشه ساخته میشود. در لوله پنج لایه، یک هسته آلومینیومی میان لایههای پلیمری قرار دارد.
ساختار لوله سه لایه
لوله سه لایه کامپوزیتی معمولا از دو لایه پلیمری و یک لایه تقویتشده میان آنها تشکیل میشود.
ساختار رایج آن شامل موارد زیر است:
- لایه پلیمری داخلی
- لایه میانی حاوی پلیپروپیلن و الیاف شیشه
- لایه پلیمری خارجی
الیاف شیشه در بخش میانی به کاهش تغییر طول لوله با افزایش دما کمک میکند. ساختار اصلی PPR هم حفظ میشود و اتصال جوشی همچنان قابل اجراست.
ساختار لوله پنج لایه
لوله پنج لایه از دو لایه پلیمری، دو لایه چسب و یک هسته آلومینیومی تشکیل میشود.
ترتیب معمول این لایهها به شکل زیر است:
- پلیمر داخلی
- لایه چسب
- آلومینیوم
- لایه چسب
- پلیمر خارجی
لایه چسب (Adhesive Layer) پلیمر و فلز را کنار هم نگه میدارد. کیفیت این اتصال مهم است، چون لایههای مختلف باید با تغییر فشار و دما همچنان مثل یک مجموعه واحد عمل کنند.
لایه آلومینیوم لوله پنج لایه چه کاری انجام میدهد؟
لایه آلومینیوم لوله پنج لایه به کنترل تغییر ابعاد و کاهش عبور اکسیژن از دیواره کمک میکند.
لایه آلومینیوم (Aluminum Layer) تغییر طول لوله را هنگام گرم و سرد شدن محدودتر میکند. در مسیرهای طولانی یا سیستمهایی با تغییر مداوم دمای آب، این تفاوت بیشتر دیده میشود.
آلومینیوم نقش سد اکسیژن (Oxygen Barrier) را هم دارد. در مدارهای بسته گرمایشی، کاهش ورود اکسیژن میتواند احتمال خوردگی تجهیزات فلزی مانند پمپ، مبدل و رادیاتور را کمتر کند.
مقایسه ساختار سه لایه و پنج لایه
فرق ساختار لوله سه لایه و پنج لایه را میتوان به شکل خلاصه در جدول زیر دید.
| معیار | لوله سه لایه | لوله پنج لایه |
| تعداد لایه | ۳ | ۵ |
| ساختار | پلیمر، لایه تقویتشده، پلیمر | پلیمر، چسب، آلومینیوم، چسب، پلیمر |
| بخش تقویتکننده | الیاف شیشه | آلومینیوم |
| کنترل تغییر طول | با الیاف شیشه | با هسته آلومینیومی |
| سد اکسیژن | در مدل الیاف شیشه کامل نیست | لایه آلومینیومی دارد |
| روش اتصال رایج | جوش حرارتی | پرسی یا کوپلی |
| انعطاف | کمتر | بیشتر |
کاربرد و روش اجرای این دو خانواده هم یکسان نیست. اگر لولههای سادهتر را هم وارد مقایسه میکنید، تفاوت لوله پنج لایه با تک لایه همین موضوع را از زاویه دیگری نشان میدهد.

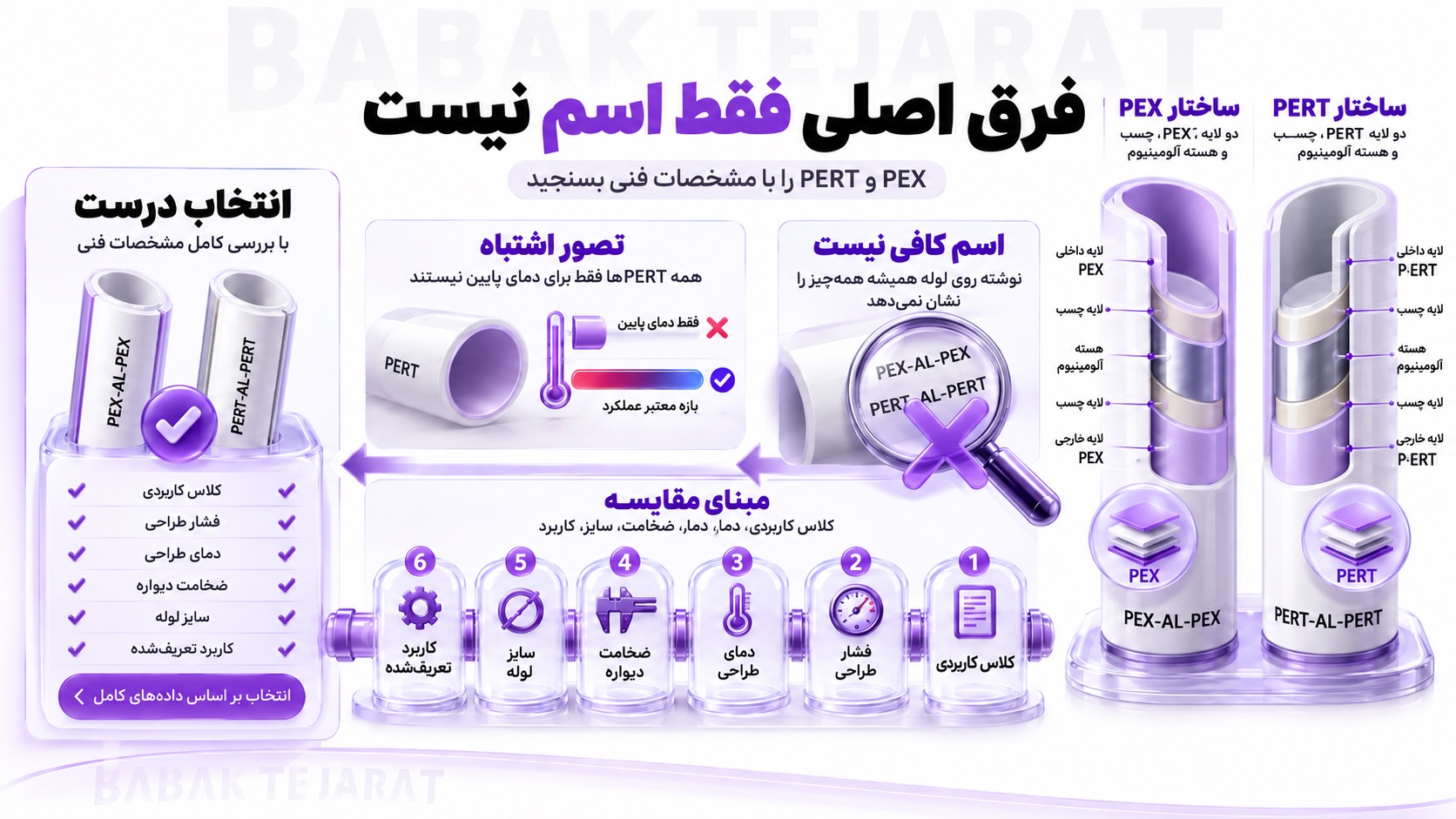

انواع لوله پنج لایه چه تفاوتی با هم دارند؟
نوع پلیمر لایه داخلی و خارجی، مدل لوله پنج لایه را مشخص میکند. PEX-AL-PEX و PERT-AL-PERT دو ساختاری هستند که در سیستمهای آب و گرمایش دیده میشوند.
لوله پنج لایه PEX AL PEX چیست؟
لوله پنج لایه PEX AL PEX از دو لایه پلیاتیلن مشبک، دو لایه چسب و یک هسته آلومینیومی ساخته میشود.
پلیاتیلن مشبک (PEX) طی فرایندی تولید میشود که بین زنجیرههای پلیمری آن پیوندهای عرضی شکل میگیرد. همین ساختار امکان استفاده از PEX را در کاربردهای مرتبط با آب گرم و سیستمهای گرمایشی فراهم میکند.
نوشته PEX-AL-PEX روی بدنه به تنهایی فشار و دمای مجاز لوله را مشخص نمیکند. باید مشخصات همان محصول را دید. استاندارد ASTM F1281 جزئیات رسمی ساختار، ابعاد و عملکرد فشاری PEX-AL-PEX را پوشش میدهد.
لوله پنج لایه PERT AL PERT چیست؟
لوله پنج لایه PERT AL PERT از پلیاتیلن مقاوم به حرارت، دو لایه چسب و یک هسته آلومینیومی ساخته میشود.
پلیاتیلن مقاوم به حرارت (PE-RT) یک پلیمر ترموپلاستیک است که در تولید لولههای آب گرم و گرمایشی نیز کاربرد دارد.
این تصور که تمام لولههای PERT فقط برای دمای پایین ساخته شدهاند، دقیق نیست. مبنا باید کلاس کاربری و مشخصات خود محصول باشد.
معیار مقایسه PEX و PERT
برای انتخاب PEX یا PERT فقط به نام پلیمر تکیه نکنید. اطلاعات فنی محصول معیار دقیقتری است.
هنگام مقایسه این موارد را کنار هم قرار دهید:
- کلاس کاربری
- فشار طراحی
- دمای طراحی
- ضخامت دیواره
- سایز لوله
- کاربرد تعیینشده توسط تولیدکننده
یک PEX یا PERT را باید به عنوان یک محصول کامل دید، نه فقط بر اساس جنس لایه پلیمری آن. مقایسه لوله PEX و PERT معیارهای انتخاب این دو ساختار را جداگانه بررسی میکند.
مقاومت لوله سه لایه و پنج لایه چه تفاوتی دارد؟
مقاومت لوله سه لایه و پنج لایه به فشار، دما، ضخامت، قطر و مواد هر محصول بستگی دارد. سه لایه یا پنج لایه بودن به تنهایی برای قرار دادن همه محصولات یک خانواده در یک سطح کافی نیست.
تحمل فشار لوله سه لایه و پنج لایه چقدر است؟
تحمل فشار لوله سه لایه و پنج لایه عدد ثابتی برای همه محصولات نیست.
برای بعضی لولههای سه لایه کامپوزیتی فشار کاری ۱۰ بار در ردههای مشخص اعلام شده است. در خانواده پنج لایه نیز محصولاتی با فشار کاری ۱۰ بار وجود دارند.
فشار کاری به چند عامل وابسته است:
- قطر لوله
- ضخامت دیواره
- دمای سیال
- ساختار مواد
- کلاس کاربری
دیدن عدد ۱۰ بار روی دو محصول لزوما نشان نمیدهد در تمام دماها عملکرد یکسانی دارند.
تحمل دمای لوله سه لایه و پنج لایه چقدر است؟
تحمل دمای لوله سه لایه و پنج لایه نیز باید از جدول مشخصات محصول خوانده شود.
لولههای سه لایه PPR کامپوزیتی در مدلهایی برای آب گرم و بعضی مدارهای گرمایشی تولید میشوند. لولههای PEX-AL-PEX و PERT-AL-PERT نیز میتوانند کلاسهای کاربری متفاوت داشته باشند.
نمیتوان گفت تمام PEXها در یک دمای ثابت کار میکنند یا همه PERTها محدودیت دمایی یکسانی دارند.
فشار و دما باید کنار هم دیده شوند
فشار و دما از هم جدا نیستند. با بالا رفتن دما، رفتار لوله تحت فشار تغییر میکند.
برای بررسی تحمل فشار لوله سه لایه و پنج لایه باید اطلاعات زیر را همزمان دید:
- فشار کاری
- دمای کاری
- مدت قرار گرفتن در آن شرایط
- کلاس کاربری
عدد فشار بدون دانستن دمای مربوط به آن کامل نیست. برای بررسی رابطه فشار، دما و کلاس کاربرد در سیستمهای چندلایه، استاندارد ISO 21003 مرجع رسمی این موضوع است.

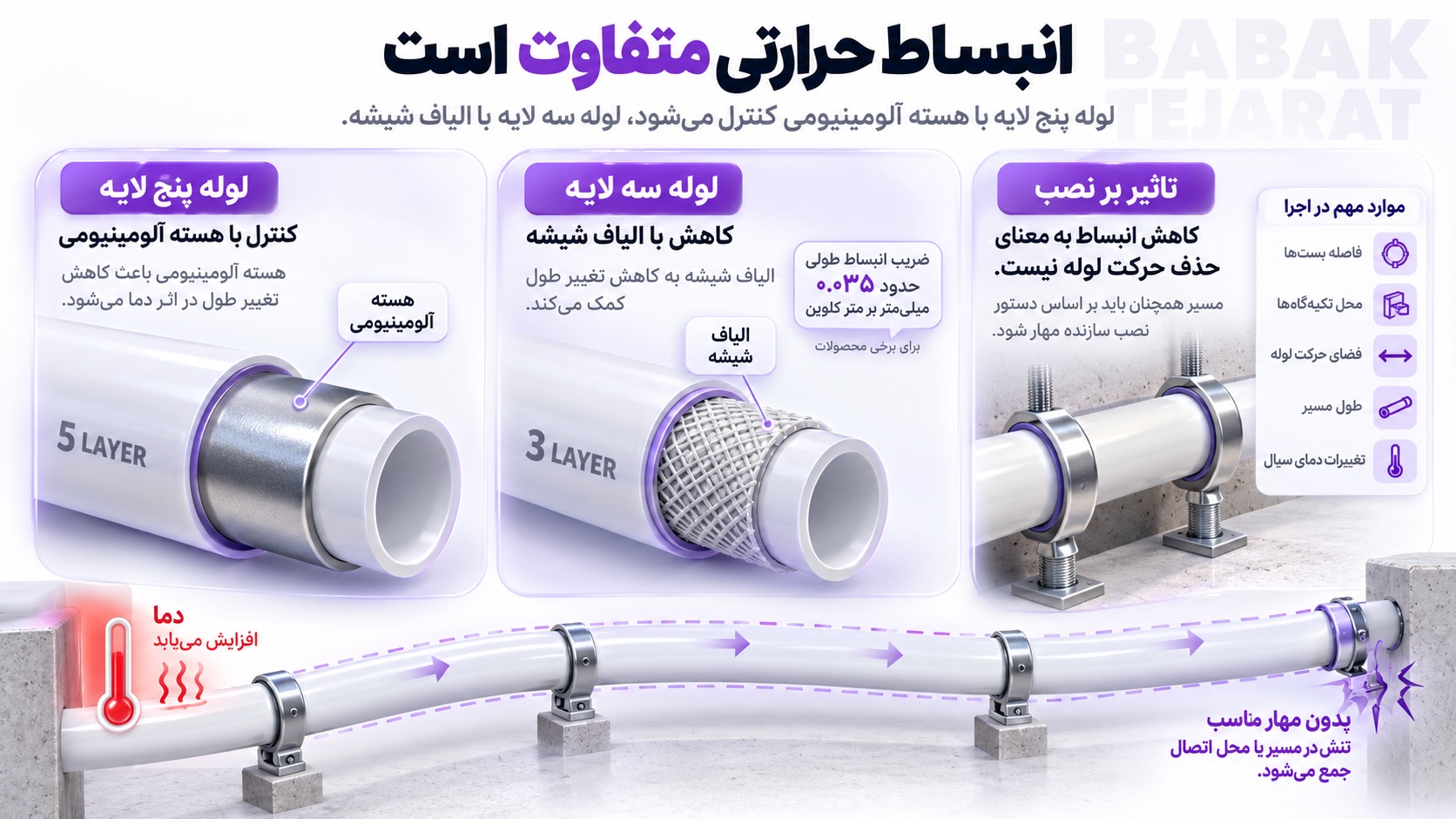

انبساط حرارتی لوله سه لایه و پنج لایه چه تفاوتی دارد؟
انبساط حرارتی یکی از تفاوتهای ساختاری این دو سیستم است. هر دو تغییر طول را کنترل میکنند، اما به روش متفاوت.
انبساط حرارتی لوله پنج لایه چگونه کنترل میشود؟
انبساط حرارتی لوله پنج لایه به کمک هسته آلومینیومی کنترل میشود.
ضریب انبساط حرارتی مقدار تغییر طول لوله را با افزایش یا کاهش دما نشان میدهد. هسته فلزی باعث میشود رفتار لوله پنج لایه با یک لوله تمامپلیمری یکسان نباشد.
این تفاوت در مسیرهای طولانی آب گرم بیشتر خودش را نشان میدهد.
انبساط لوله سه لایه چگونه کاهش پیدا میکند؟
در لوله سه لایه کامپوزیتی، الیاف شیشه به کاهش تغییر طول کمک میکند.
برای برخی محصولات سه لایه کامپوزیتی، ضریب انبساط طولی حدود ۰.۰۳۵ میلیمتر بر متر کلوین اعلام شده است. این عدد را نمیتوان به تمام محصولات تعمیم داد و باید مشخصات همان لوله بررسی شود.
اثر کاهش انبساط روی نصب
کاهش انبساط یعنی حرکت کمتر، نه حذف کامل حرکت لوله. مسیر همچنان باید مطابق دستور نصب سازنده مهار شود.
در اجرای مسیر باید به این موارد توجه کرد:
- فاصله بستها
- محل تکیهگاهها
- فضای حرکت لوله
- طول مسیر
- تغییرات دمای سیال
مهار لوله بدون توجه به رفتار حرارتی میتواند تنش را در طول مسیر یا محل اتصال جمع کند.
لوله سه لایه برای آب گرم بهتر است یا پنج لایه؟
لوله سه لایه برای آب گرم و لوله پنج لایه برای آب گرم هر دو میتوانند استفاده شوند، اگر محصول برای شرایط کاری همان پروژه طراحی شده باشد.
لوله سه لایه برای آب گرم چه شرایطی دارد؟
لوله سه لایه برای آب گرم زمانی قابل بررسی است که کلاس کاربری و محدوده فشار و دمای محصول با شبکه ساختمان هماهنگ باشد.
الیاف شیشه باعث میشود تغییر طول این لوله در مقایسه با لوله PPR ساده محدودتر شود.
این سیستم معمولا با جوش حرارتی اجرا میشود و هزینه اتصالات آن با سیستم پنج لایه فرق دارد.
لوله پنج لایه برای آب گرم چه مزیتی دارد؟
لوله پنج لایه برای آب گرم علاوه بر مقاومت حرارتی متناسب با کلاس محصول، قابلیت خم شدن بیشتری دارد.
در مسیرهای پرپیچوخم، این ویژگی میتواند تعداد بعضی اتصالات را کمتر کند.
هسته آلومینیومی هم تغییر طول را محدود میکند. لوله پنج لایه در سیستمهای کلکتوری و مسیرهای بلند آب گرم بیشتر مورد توجه قرار میگیرد.
انتخاب برای آب گرم
پاسخ سوال لوله پنج لایه بهتر است یا سه لایه در شبکه آب گرم به شرایط پروژه بستگی دارد.
اگر سیستم PPR با اجرای جوشی و هزینه اتصال پایینتر مدنظر باشد، سه لایه میتواند انتخاب مناسبی باشد.
اگر انعطاف، اجرای کلکتوری یا تعداد کمتر اتصالات در مسیر اهمیت بیشتری دارد، پنج لایه مزیت بیشتری پیدا میکند.

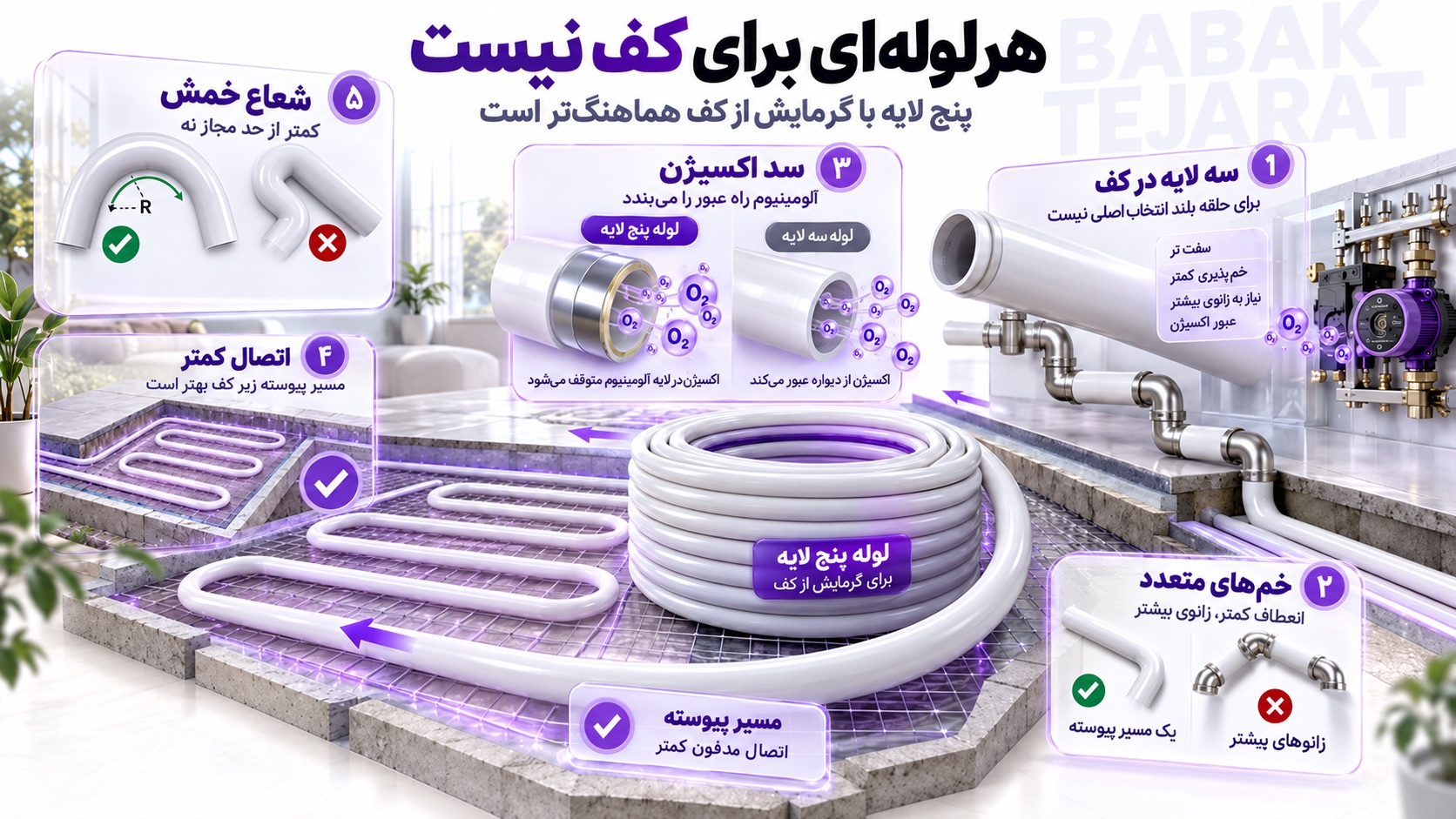

لوله سه لایه برای گرمایش از کف مناسب است یا پنج لایه؟
در مقایسه لوله سه لایه PPR کامپوزیتی با لوله پنج لایه مخصوص گرمایش از کف، ساختار پنج لایه هماهنگی بیشتری با نیازهای این سیستم دارد.
لوله سه لایه برای گرمایش از کف چه محدودیتی دارد؟
لوله سه لایه برای گرمایش از کف انتخاب اصلی برای اجرای حلقههای بلند کف نیست.
PPR کامپوزیتی از لوله پنج لایه انعطاف کمتری دارد. گرمایش از کف هم به مسیرهایی با خمهای متعدد نیاز دارد.
مدل دارای الیاف شیشه سد کامل اکسیژن ایجاد نمیکند. نفوذپذیری اکسیژن در یک مدار بسته گرمایشی میتواند روی تجهیزات فلزی مدار اثر بگذارد.
لوله پنج لایه برای گرمایش از کف چرا استفاده میشود؟
لوله پنج لایه برای گرمایش از کف در صورتی که محصول برای این کاربری طراحی شده باشد، امکان اجرای مسیر پیوسته و خمهای متعدد را فراهم میکند.
وجود هسته آلومینیومی نیز مانعی در برابر عبور اکسیژن از دیواره ایجاد میکند.
در مداری که پمپ، مبدل یا قطعات فلزی دارد، این ویژگی مهمتر میشود.
اهمیت تعداد اتصال در گرمایش از کف
در حلقههای کف، مسیر تا جای ممکن باید پیوسته بماند.
با کمتر شدن اتصالات مدفون، نقاط اتصال زیر کف هم کمتر میشوند. انعطاف لوله پنج لایه در بسیاری از قسمتها امکان تغییر مسیر بدون زانو را فراهم میکند.
اما لوله نباید با شعاع کمتر از مقدار مجاز سازنده خم شود. خمش بیش از حد میتواند مقطع را تغییر شکل دهد. اگر این لوله را برای حلقههای کف بررسی میکنید، آشنایی با سیستم گرمایش از کف کمک میکند نیازهای خود سیستم را هم در تصمیم وارد کنید.
کاربرد لوله سه لایه و پنج لایه چیست؟
کاربرد لوله سه لایه و پنج لایه به نوع سیستم، روش اجرا و مشخصات محصول بستگی دارد. یک نوع لوله برای تمام قسمتهای ساختمان انتخاب مناسبتری نیست.
کاربرد لوله سه لایه در چه سیستمهایی است؟
لوله سه لایه PPR کامپوزیتی با رده مناسب میتواند برای موارد زیر بررسی شود:
- شبکه آب سرد
- شبکه آب گرم
- برخی مسیرهای تاسیساتی
- سیستمهای دارای اتصال جوشی
- پروژههایی که هزینه اتصالات اهمیت دارد
اگر اجرای PPR از ابتدا در پروژه طراحی شده باشد، این لوله میتواند گزینه قابل بررسی باشد.
کاربرد لوله پنج لایه در چه سیستمهایی است؟
لوله پنج لایه با مشخصات مناسب در کاربردهای زیر دیده میشود:
- آب سرد
- آب گرم
- لولهکشی کلکتوری
- سیستم شوفاژ
- مدارهای گرمایشی
- گرمایش از کف
کاربرد دقیق را باید از روی کلاس محصول تعیین کرد.
جدول مقایسه کاربرد لوله سه لایه و پنج لایه
برای مقایسه سریعتر کاربرد لوله سه لایه و پنج لایه میتوان از جدول زیر استفاده کرد.
| کاربرد | لوله سه لایه PPR | لوله پنج لایه |
| آب سرد | قابل استفاده با رده مناسب | قابل استفاده با رده مناسب |
| آب گرم | قابل استفاده با رده مناسب | قابل استفاده با رده مناسب |
| اجرای کلکتوری | محدودتر | مناسبتر |
| مسیر دارای خم زیاد | محدودتر | انعطاف بیشتر |
| گرمایش از کف | انتخاب اصلی نیست | با رده مناسب قابل استفاده |
| مدار بسته گرمایشی | نیازمند بررسی سیستم | دارای سد اکسیژن به کمک آلومینیوم |
| اتصال جوشی | بله | خیر |
| اتصال پرسی | خیر | بله |
این جدول برای انتخاب اولیه است و جای مشخصات فنی خود محصول را نمیگیرد.

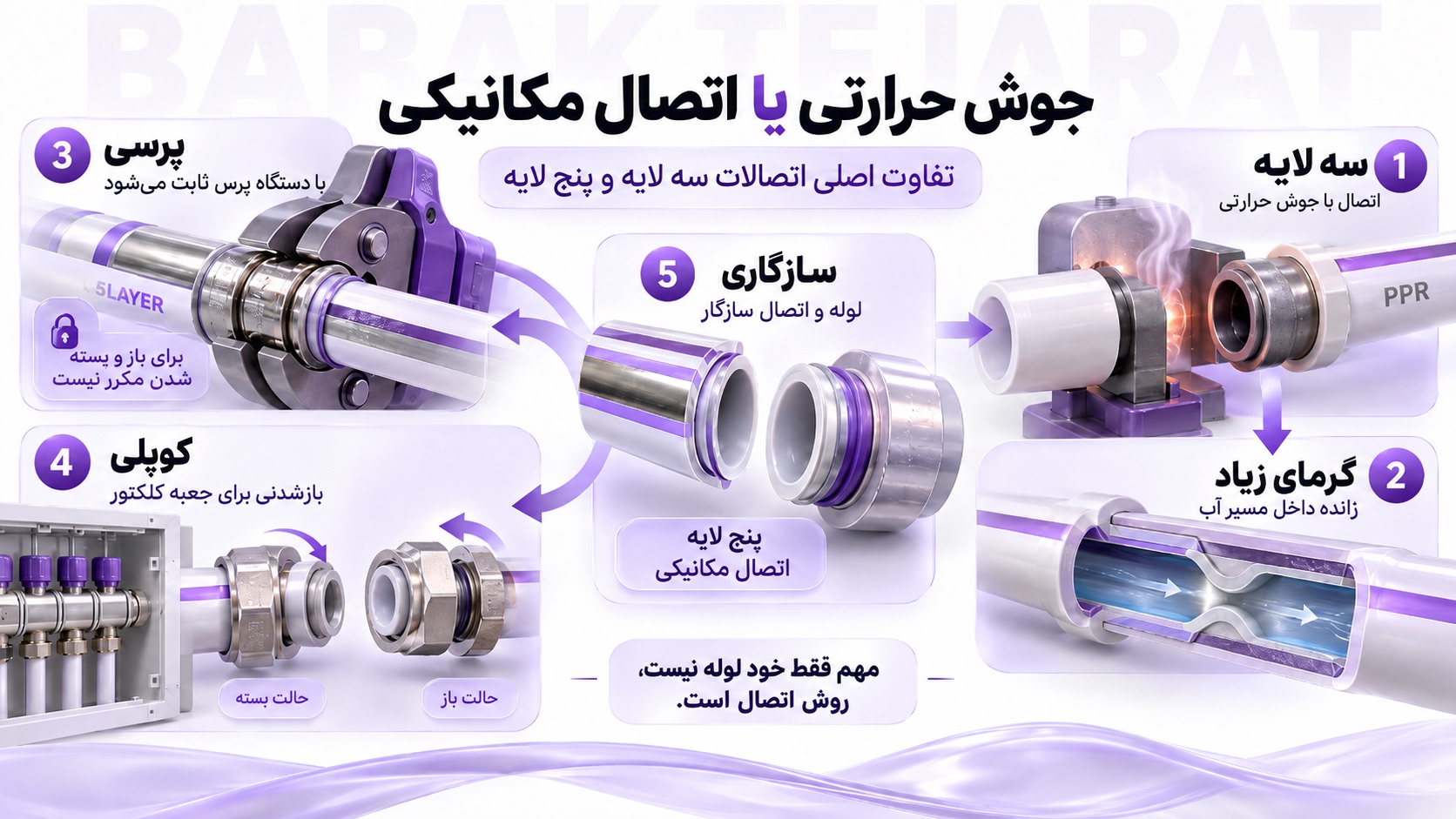

اتصالات لوله سه لایه و پنج لایه چه تفاوتی دارند؟
نوع اتصال در این دو سیستم متفاوت است. لوله سه لایه PPR معمولا جوش داده میشود. لوله پنج لایه از اتصالات مکانیکی مانند پرسی یا کوپلی استفاده میکند.
روش اتصال لوله سه لایه
لوله سه لایه با جوش حرارتی به اتصالات پلیمری متصل میشود.
مراحل کلی اجرا به شکل زیر است:
- لوله با برش مستقیم آماده میشود.
- لوله و اتصال با ابزار جوش گرم میشوند.
- دو قطعه در عمق مناسب به یکدیگر متصل میشوند.
- اتصال بدون حرکت اضافی خنک میشود.
حرارت یا زمان بیش از اندازه ممکن است داخل اتصال زائده ایجاد کند و سطح عبور آب را محدود کند.
اتصالات پرسی لوله پنج لایه چگونه کار میکنند؟
اتصالات پرسی (Press Fittings) با استفاده از دستگاه پرس روی لوله ثابت میشوند.
سر لوله باید درست آماده شود. مقطع باید شکل صحیح داشته باشد و مراحل اعلامشده توسط سازنده رعایت شود.
اتصال پرسی پس از اجرا برای باز و بسته شدن مکرر طراحی نشده است.
تفاوت اتصالات کوپلی
اتصالات کوپلی با مکانیزم مکانیکی و بدون پرس بسته میشوند.
این اتصالات باز میشوند و میتوان از آنها در محلهایی مانند جعبه کلکتور استفاده کرد.
استفاده از لوله و اتصال سازگار در هر دو روش اهمیت دارد.
چه اشتباهاتی در نصب لوله پنج لایه و سه لایه مشکل ایجاد میکنند؟
بخشی از خرابیهای سیستم لولهکشی از اجرای اشتباه میآید. حتی محصول مناسب هم با نصب نادرست میتواند دچار نشتی یا افت عملکرد شود.
خطاهای رایج در نصب لوله پنج لایه چیست؟
چند خطا میتوانند کیفیت اتصال پنج لایه را کاهش دهند:
- برش کج لوله
- له شدن مقطع هنگام برش
- حذف کالیبراسیون در سیستمهایی که به آن نیاز دارند
- آسیب به اورینگ
- پرس نادرست
- استفاده از اتصال ناسازگار
- خم کردن لوله با شعاع کمتر از حد مجاز
اگر مقطع لوله دوپهن شود، سطح عبور آب نیز میتواند کاهش پیدا کند.
چه اشتباهاتی در لوله سه لایه رخ میدهد؟
در سیستم سه لایه، کیفیت جوش حرارتی مهمتر است.
از خطاهای رایج میتوان به موارد زیر اشاره کرد:
- گرم کردن بیش از اندازه
- گرم کردن کمتر از زمان مورد نیاز
- وارد کردن بیش از اندازه لوله به اتصال
- چرخاندن قطعات هنگام اتصال
- برش نامناسب
- استفاده از ابزار با دمای نامناسب
این خطاها میتوانند اتصال را ضعیف کنند یا قطر داخلی مسیر را کمتر کنند.
اثر شرایط محیطی بر لوله
شرایط محیط هم باید هنگام اجرا در نظر گرفته شود.
این موارد میتوانند به سیستم آسیب بزنند:
- تابش طولانی نور خورشید به لوله بدون محافظ
- ضربه مستقیم
- یخ زدن آب داخل شبکه
- مهار نامناسب مسیر
- دفن اتصالاتی که باید قابل دسترسی باشند
پنج لایه بودن به معنی مقاومت در برابر تمام شرایط محیطی نیست. سرمای شدید یکی از همین شرایط است و راهنمای یخ زدگی لوله پنج لایه همین وضعیت و روش برخورد با آن را بررسی میکند.
طول عمر لوله سه لایه و پنج لایه چقدر است؟
طول عمر لوله سه لایه و پنج لایه به شرایط بهرهبرداری وابسته است. یک عدد ثابت را نمیتوان برای تمام محصولات اعلام کرد.
عوامل موثر بر عمر لوله
عمر واقعی سیستم به مجموعهای از عوامل وابسته است:
- کیفیت مواد
- فشار کاری
- دمای کاری
- مدت کارکرد
- کیفیت اتصالات
- نحوه اجرا
- شرایط محیطی
- کلاس کاربری
حتی یک لوله استاندارد هم اگر خارج از محدوده طراحی کار کند، لزوما به عمر مورد انتظار نمیرسد.
آیا لوله پنج لایه ۵۰ سال عمر میکند؟
برای برخی سیستمهای چندلایه، عمر طراحی در حدود ۵۰ سال تحت شرایط مشخص مطرح میشود.
این عدد برای تمام لولههای پنج لایه در هر فشار و دمایی تضمین قطعی عمر نیست.
شرایط طراحی و بهرهبرداری باید با دادههای سازنده همخوان باشد.
طول عمر لوله سه لایه چگونه ارزیابی میشود؟
در لوله سه لایه هم تعداد لایهها به تنهایی طول عمر را تعیین نمیکند.
الیاف شیشه به کنترل رفتار حرارتی کمک میکند. با این وجود، دوام سیستم همچنان به کیفیت مواد، فشار، دما و اجرا وابسته است.
برای مقایسه طول عمر لوله سه لایه و پنج لایه باید مشخصات فنی دو محصول مشخص را کنار یکدیگر گذاشت.
قیمت لوله سه لایه و پنج لایه چه تفاوتی دارد؟
قیمت لوله سه لایه و پنج لایه را باید بر اساس هزینه کل سیستم مقایسه کرد، نه فقط قیمت هر متر لوله.
هزینه اجرای لوله سه لایه شامل چه چیزهایی است؟
هزینه سیستم سه لایه معمولا شامل موارد زیر میشود:
- قیمت لوله
- اتصالات پلیمری
- دستگاه جوش
- دستمزد نصب
اتصالات پلیمری معمولا هزینه پایینتری نسبت به اتصالات برنجی سیستم پنج لایه دارند.
هزینه لوله پنج لایه چگونه محاسبه میشود؟
در سیستم پنج لایه باید هزینه چند جزء در نظر گرفته شود:
- خود لوله
- اتصالات پرسی یا کوپلی
- ابزار کالیبراسیون
- دستگاه پرس در مدل پرسی
- دستمزد اجرا
اتصالات برنجی ممکن است بخش قابل توجهی از هزینه پروژه باشند.
قیمت هر متر لوله کافی نیست
انعطاف لوله پنج لایه میتواند نیاز به بعضی زانوها و اتصالات را کمتر کند.
قیمت لوله سه لایه و پنج لایه را باید برای یک مسیر مشابه محاسبه کرد.
قیمتهای شهریور ۱۴۰۳ برای خرید فعلی معیار مناسبی نیستند. مقایسه باید با قیمت روز انجام شود. برای محصولات این برند میتوانید لیست قیمت ایزی پایپ را جداگانه ببینید تا هزینه را با ارقام فعلی مقایسه کنید.

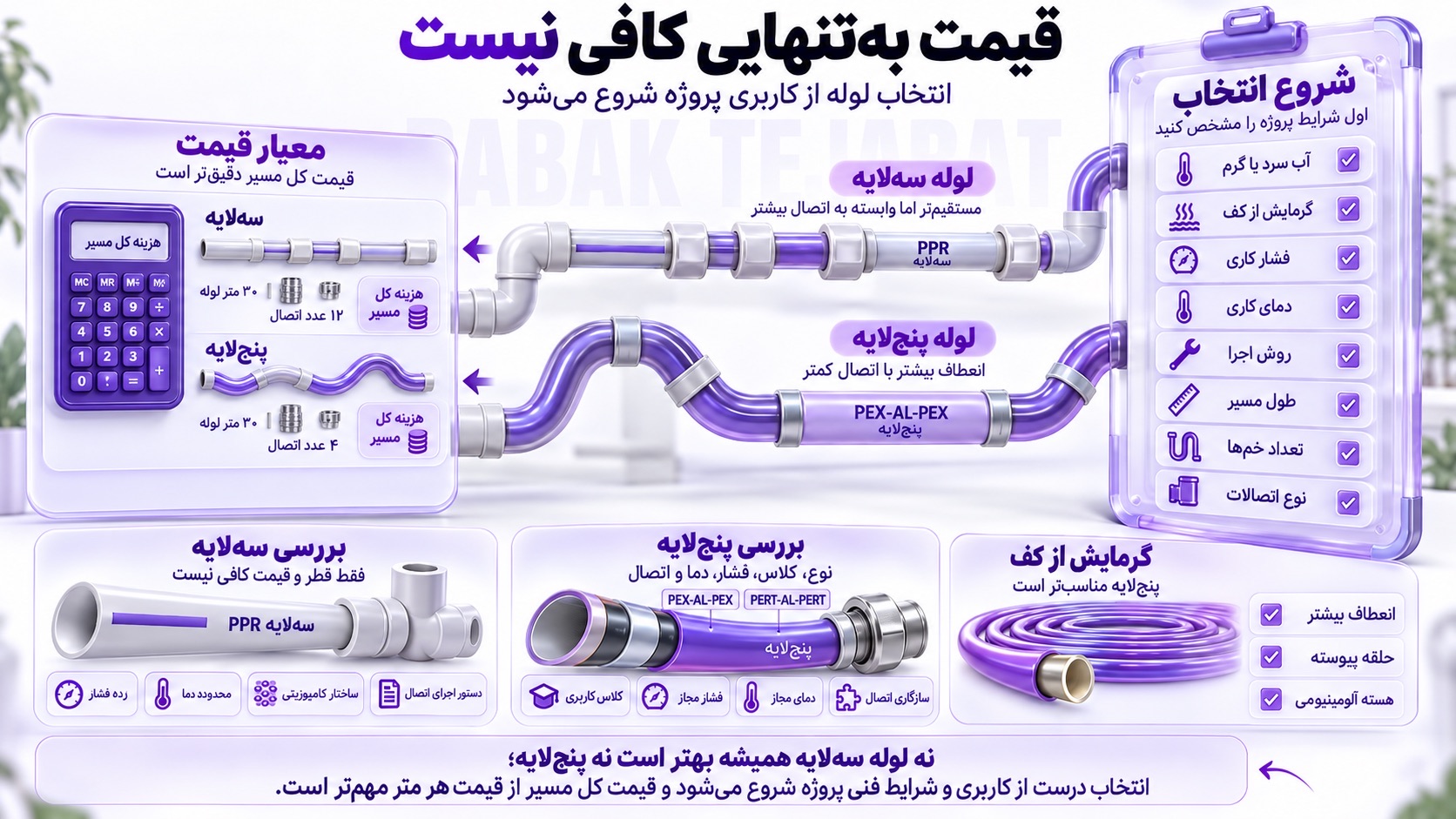

خرید لوله سه لایه یا پنج لایه را چگونه انجام دهیم؟
خرید لوله سه لایه یا پنج لایه از مشخص کردن کاربری شروع میشود. قیمت فقط وقتی معنا دارد که هر دو محصول از نظر فنی برای پروژه قابل استفاده باشند. بعد از مشخص شدن نوع مناسب، صفحه مرکز خرید لوله پنج لایه مسیر تهیه محصول را نشان میدهد.
مشخصات لازم پیش از خرید
پیش از انتخاب، این موارد را مشخص کنید:
- آب سرد یا آب گرم
- سیستم شوفاژ یا گرمایش از کف
- فشار کاری
- دمای کاری
- روش اجرا
- طول مسیر
- تعداد خمها
- نوع اتصالات
بعد از مشخص شدن این موارد، مقایسه محصولات معنا پیدا میکند.
هنگام بررسی لوله پنج لایه به چه مواردی توجه کنیم؟
برای یک محصول پنج لایه این اطلاعات را بررسی کنید:
- نوع PEX-AL-PEX یا PERT-AL-PERT را مشخص کنید.
- کلاس کاربری را بخوانید.
- فشار و دمای مجاز را بررسی کنید.
- نوع اتصال مورد تایید را مشخص کنید.
- کاربرد اعلامشده برای محصول را بررسی کنید.
- سازگاری لوله و اتصال را کنترل کنید. اگر ایزی پایپ یکی از گزینههای خرید شماست، صفحه نمایندگی ایزی پایپ مسیر بررسی محصولات و دسترسی به این برند را مشخص میکند.
معیارهای خرید سه لایه
در لوله سه لایه هم فقط قطر و قیمت کافی نیست.
رده فشار، محدوده دما، نوع ساختار کامپوزیتی و دستور اجرای اتصال باید بررسی شود.
اگر شبکه برای آب گرم طراحی شده، محصول نیز باید برای همان شرایط کاری مناسب باشد.
لوله پنج لایه بهتر است یا سه لایه؟
لوله پنج لایه بهتر است یا سه لایه به کاربری، روش اجرا و شرایط فنی پروژه بستگی دارد. هیچکدام در تمام پروژهها انتخاب بهتر نیستند. برای سنجیدن جداگانه نقاط قوت و محدودیتهای گزینه پنج لایه، مزایا و معایب لوله پنج لایه را هم میتوان بررسی کرد.
برای آب سرد و گرم کدام بهتر است؟
در شبکه آب سرد و گرم، هر دو سیستم میتوانند محصول مناسب داشته باشند.
لوله سه لایه میتواند برای پروژهای با سیستم PPR و اجرای جوشی مناسب باشد. لوله پنج لایه در اجرای کلکتوری و مسیرهایی با خم بیشتر مزیت دارد.
برای گرمایش از کف کدام را انتخاب کنیم؟
اگر انتخاب میان لوله سه لایه PPR کامپوزیتی و لوله پنج لایه مناسب گرمایش از کف باشد، پنج لایه برای این کاربری انتخاب مناسبتری است.
این تفاوت به انعطاف بیشتر، امکان اجرای حلقههای پیوسته و وجود هسته آلومینیومی برمیگردد.
انتخاب برای بودجه محدود
اگر هر دو سیستم از نظر فنی پاسخگوی پروژه باشند، هزینه نهایی باید مقایسه شود.
سیستم سه لایه معمولا اتصالات پلیمری ارزانتری دارد. در سیستم پنج لایه ممکن است اتصالات گرانتر باشند، هرچند انعطاف لوله میتواند تعداد بعضی اتصالات را کاهش دهد.
قیمت کل مسیر معیار دقیقتری از قیمت یک متر لوله است. اگر هنوز درباره ارزش خرید این سیستم تردید دارید، راهنمای چرا لوله پنج لایه بخریم معیارهای تصمیم را از زاویه خرید جمعبندی میکند.
قبل از مقایسه، منظور از لوله سه لایه را مشخص کنید
عبارت «لوله سه لایه» در بازار همیشه یک ساختار مشخص را نشان نمیدهد. منظور این مقاله لوله سه لایه PPR کامپوزیتی با ساختار PPRCT/PP+GF/PPRCT است که لایه میانی آن با الیاف شیشه تقویت شده است. همین ساختار در محصولات دارای گواهینامه فنی هم با همین ترکیب معرفی میشود.
بعضی منابع بازار عنوان سه لایه را برای ساختارهای دیگری هم به کار میبرند. هنگام بررسی تفاوت لوله پنج لایه و ۳ لایه فقط به عبارت «سه لایه» روی فاکتور یا توضیح فروشنده اکتفا نکنید. جنس هر سه لایه و کد ساختار محصول را ببینید. اگر لایه میانی الیاف شیشه نباشد، ممکن است مقایسه این مقاله برای آن محصول صدق نکند.
آیا هر لوله مناسب گرمایش برای آب آشامیدنی هم قابل استفاده است؟
مناسب بودن یک لوله برای سیستم گرمایشی به تنهایی نشان نمیدهد برای آب آشامیدنی هم مناسب است. اگر لوله سه لایه یا پنج لایه برای آب سرد و گرم مصرفی ساختمان خریداری میشود، مجوزها و استانداردهای آب بهداشتی همان محصول را بررسی کنید. راهنمای رسمی NSF درباره ایمنی لوله PEX الزامات سلامت محصولات PEX در تماس با آب آشامیدنی را تکمیل میکند.
برای نمونه، محصولات سه لایه PPR و پنج لایه PEX/AL/PEX میتوانند جداگانه گواهینامه فنی و پروانه بهداشتی ساخت داشته باشند. استانداردهای بینالمللی هم تایید محصول برای آب آشامیدنی را جدا از بعضی کاربردهای گرمایشی بررسی میکنند.
در خرید برای آب مصرفی، این موارد را روی مدارک محصول بررسی کنید:
- کاربرد مجاز برای آب آشامیدنی
- استاندارد اعلامشده برای محصول
- گواهینامه فنی
- مجوز بهداشتی مرتبط با همان لوله
آیا سایز یکسان در لوله سه لایه و پنج لایه به معنی دبی یکسان است؟
سایز یکسان روی دو لوله لزوما قطر داخلی و ظرفیت عبور آب یکسانی ایجاد نمیکند. ضخامت دیواره در سیستمهای مختلف فرق دارد و میتواند قطر داخلی، دبی و افت فشار مسیر را تغییر دهد.
در مشخصات فنی لولههای PPR، قطر خارجی، ضخامت دیواره و قطر داخلی جداگانه تعریف میشوند. لولههای چندلایه هم با ترکیبهایی مانند ۲۰×۲ عرضه میشوند که قطر خارجی و ضخامت دیواره را نشان میدهد. برای جایگزین کردن سه لایه با پنج لایه، فقط عدد سایز روی لوله کافی نیست.
اگر نوع لوله در یک نقشه موجود تغییر میکند، سایز جدید باید دوباره بر اساس قطر داخلی، دبی مورد نیاز و افت فشار مسیر بررسی شود. این موضوع در مسیرهای طولانی آب گرم و سیستمهای دارای مصرف همزمان مهمتر است. جدول سایز لوله پنج لایه برای همین مرحله، ابعاد رایج این محصولات را جداگانه نشان میدهد.
جدول نهایی تفاوت لوله پنج لایه و سه لایه
تفاوت لوله پنج لایه و سه لایه در جدول نهایی زیر کنار هم قرار گرفته است.
مقایسه فنی دو سیستم
جدول زیر ویژگیهای اصلی دو خانواده را کنار یکدیگر نشان میدهد.
| معیار | لوله سه لایه | لوله پنج لایه |
| ساختار | PPR تقویتشده با الیاف شیشه | پلیمر و هسته آلومینیومی |
| انعطاف | کمتر | بیشتر |
| کنترل انبساط | با الیاف شیشه | با آلومینیوم |
| سد اکسیژن | در مدل الیاف شیشه کامل نیست | دارد |
| نوع اتصال | جوش حرارتی | پرسی یا کوپلی |
| هزینه اتصال | معمولا کمتر | معمولا بیشتر |
| آب سرد و گرم | با رده مناسب | با رده مناسب |
| گرمایش از کف | انتخاب اصلی نیست | با رده مناسب مناسبتر است |
| اجرای کلکتوری | محدودتر | مناسبتر |
| خمکاری مسیر | محدودتر | بیشتر |
| ابزار نصب | دستگاه جوش | ابزار اتصال و در مدل پرسی دستگاه پرس |
معیار تصمیم نهایی
برای یک شبکه معمول آب سرد و گرم با اجرای PPR، سه لایه میتواند نیاز پروژه را پوشش دهد.
در سیستم کلکتوری، گرمایش از کف، مسیرهای دارای خم متعدد یا مداری با نیاز به سد اکسیژن، لوله پنج لایه گزینه مناسبتری برای بررسی است.
پاسخ سوال لوله پنج لایه یا سه لایه از مشخصات واقعی پروژه شروع میشود. فشار، دما، نوع اجرا، اتصالات و هزینه کل سیستم را کنار هم بگذارید. آن وقت تفاوت لوله پنج لایه و سه لایه معیار انتخاب میشود، نه صرفا مقایسه تعداد لایهها.
سوالات متداول
اگر روی محصول فقط «سه لایه» نوشته شده باشد، از کجا بفهمیم همان PPR تقویتشده با الیاف شیشه است؟
فقط عبارت سه لایه کافی نیست. جنس لایه میانی و ساختار درجشده در مشخصات فنی را ببینید تا مشخص شود محصول همان PPR کامپوزیتی تقویتشده با الیاف شیشه است.
آیا میتوان لوله سه لایه و پنج لایه را در یک پروژه کنار هم استفاده کرد؟
میتوان هر دو سیستم را در یک پروژه به کار برد، اما اتصال باید سازگار و اجرا درست باشد. قطعات دو سیستم را بدون بررسی سازگاری ابعادی و نوع اتصال مستقیما به هم وصل نکنید.
برای جایگزین کردن لوله سه لایه با پنج لایه، انتخاب همان سایز قبلی کافی است؟
خیر. سایز اسمی یکسان لزوما قطر داخلی برابر ایجاد نمیکند. دبی مورد نیاز، افت فشار و ابعاد واقعی لوله باید دوباره بررسی شوند.
آیا لوله مناسب شوفاژ و گرمایش از کف برای آب آشامیدنی هم مناسب است؟
نه لزوما. مجوز و مشخصات محصول باید نشان دهد که همان لوله برای انتقال آب آشامیدنی هم قابل استفاده است.
آیا لوله پنج لایه دیگر به عایق حرارتی نیاز ندارد؟
خیر. هسته آلومینیومی تغییر طول و عبور اکسیژن را کنترل میکند، اما جای عایق حرارتی مورد نیاز مسیر را نمیگیرد.
آیا انتخاب لوله پنج لایه میتواند مشکل کمفشاری آب را برطرف کند؟
نوع لوله به تنهایی فشار ورودی ساختمان را بالا نمیبرد. قطر داخلی، طول مسیر و تعداد اتصالات روی افت فشار اثر میگذارند و سایزبندی مسیر همچنان مهم است.
برای بازسازی ساختمان لوله سه لایه بهتر است یا پنج لایه؟
انتخاب به سیستم موجود و مسیر جدید بستگی دارد. اگر بخش زیادی از شبکه PPR حفظ میشود، ادامه همان سیستم میتواند اتصالها را سادهتر کند. در مسیرهای جدید با خمهای متعدد یا اجرای کلکتوری، پنج لایه گزینه قابل بررسیتری است.
